Paso 14: El plano de tierra
Esencialmente, lo que hace un plano de tierra es ocupar todo el espacio no utilizado en un tablero y conecta a la red de tierra. Después de crear el plano y ejecutar ratsnest, el número de airwires izquierda debe caer dramáticamente.

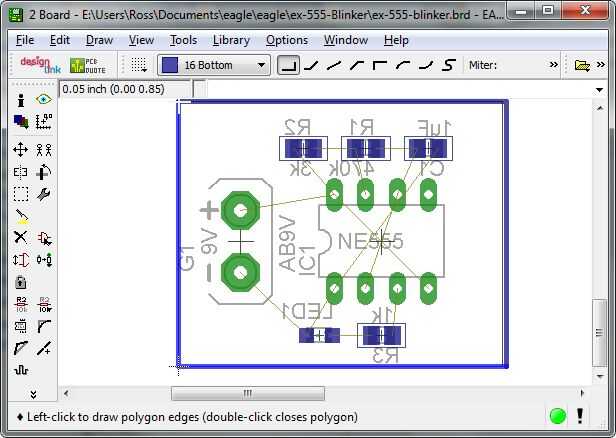

Para hacer un plano de tierra en águila, ejecute el comando polígono. Establecer la capa de fondo (azul) y trazar el cuadro por la parte exterior.
El comando nombre, haga clic en la línea punteada azul para cambiar el nombre del avión a la 'Tierra'.

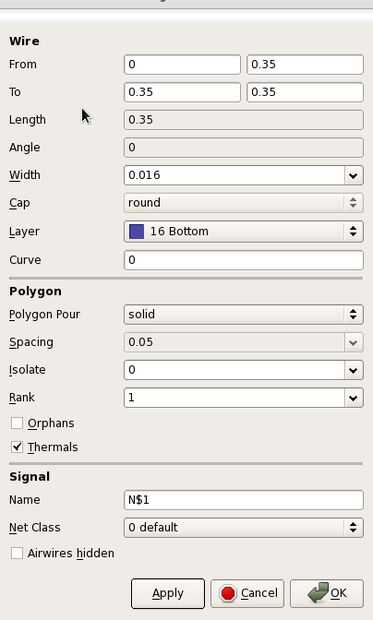

Haga clic en la línea punteada azul y haga clic en propiedades. Debe aparecer una ventana similar a la que se muestra en este paso...
Aquí está lo que cada uno de la media de cajas:
A, longitud, ángulo de - describir el segmento de línea que usted ha hecho clic en
Anchura - la anchura mínima (en milésimas de pulgada) de plano de tierra
Tapa - no aplicable
Curva - curva de ese segmento de la línea. A menos que sepa lo que está haciendo, simplemente deje este en 0
Polígono Pour - téngalo como sólido, esto afecta el patrón.
Distancia - distancia entre líneas de relleno cuando Pour 'Escotilla'
Aislante - distancia entre el relleno y cualquier rastro (si este es menor que una regla de diseño, utiliza la distancia especificada en la norma de diseño)
Huérfanos - cuando esto no esté marcado, águila llena sólo la más grande región contigua vacía. Cuando esta casilla está seleccionada, cualquier área que puede ir sin violar que una regla de diseño se llenará.
Térmicas - es algo difícil de describir, sólo ver un pin pad en una parte y cambiar la configuración. Esencialmente, tener esto activado hace mucho más fácil soldar piezas que están conectadas a un gran plano, a expensas de rendimiento con rastros corriente muy altos.
Name - el nombre del polígono (aunque puede editar esta casilla, águila le grita si se intenta cambiar el nombre)
Net clase - puede Agregar clases adicionales de redes (p. ej. energía) que tienen diferentes requerimientos. Esto le permite elegir que
Airwires oculto - cuando esta casilla, todos airwires para la señal Haz oculto, incluso si el avión no conectarlos.
