Paso 15: Ruta de las partes
Si se trata de un rastro rojo, no es lo que queremos. Hasta la parte superior, cambiar la capa de arriba (roja) hacia abajo (azul). Haga clic de nuevo en otro lugar para anclar el cable en ese momento. Haga clic para cambiar el ángulo de la vuelta (ctrl-haga clic derecho para cambiar entre vueltas del mismo ángulo) y pulse el botón central para crear una vía entre la capa superior e inferior (no debería ser necesario o este tutorial).
Si el plano de tierra se pone en su camino, usted puede ya sea ejecución Ratsnest para calcular donde va, o haga clic en 'Ripup' luego haga clic en el borde del plano. Ripeo hasta la frontera del plano funcionará hasta que se ejecuta Ratsnest.
Por lo general, al fresar, queremos utilizar vueltas de ángulo de 45 grados, en lugar de vueltas de 90 grados como utiliza en el esquema. Con circuitos de baja velocidad, esta es una de las pocas concesiones que tenemos que hacer a la física - sharp vuelve causa un montón de temas funky, de pérdidas de puntos, a apretadura actual en la esquina interna, a la impedancia de electrones uniones mal hechas que causa zumbido, reflectancia y un montón de otras cuestiones (todos los derechos, que algunos de los son cuestiones de dominio alta velocidad pero aún, simplemente no lo hacen).

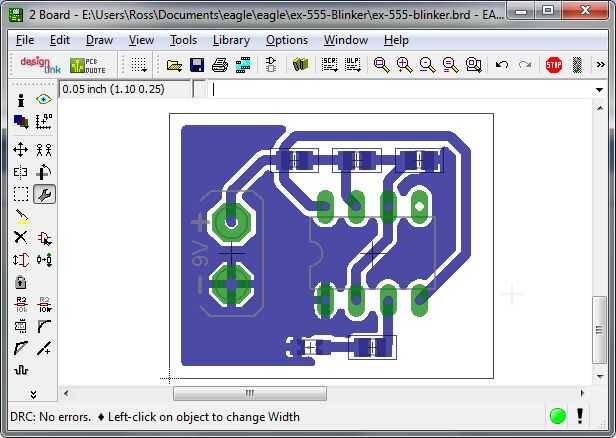

La ruta de ejemplo que hice no es la única manera podría haber hecho, ni es la mejor manera, pero es un resultado aceptable.
