Paso 17: La comprobación de reglas de diseño
Una descripción rápida de todas las fichas de:

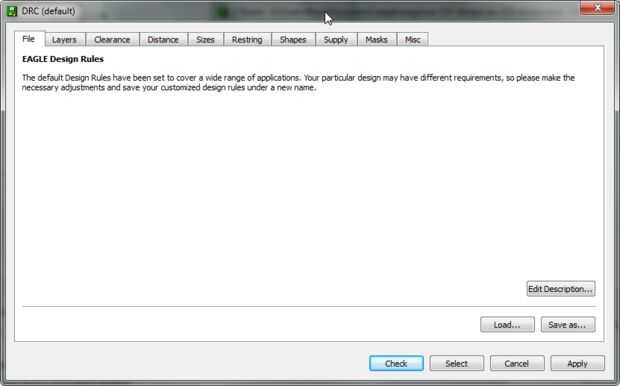

Archivo - permite seleccionar que archivo República Democrática del Congo. Si estás con un grupo, ya tienen uno, y servicios como Parque de SST tienen un archivo descargable .drc que usted puede cargar aquí.

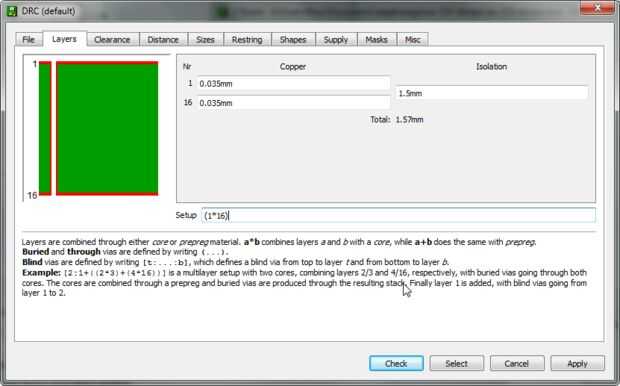

Capas - ya estamos usando la versión gratuita de Eagle, realmente no se puede jugar con esto, pero si tienes una de las licencias pagadas, pueden agregarse capas cambiar configuración para ser algo como (1 * 2 * 15 * 16)

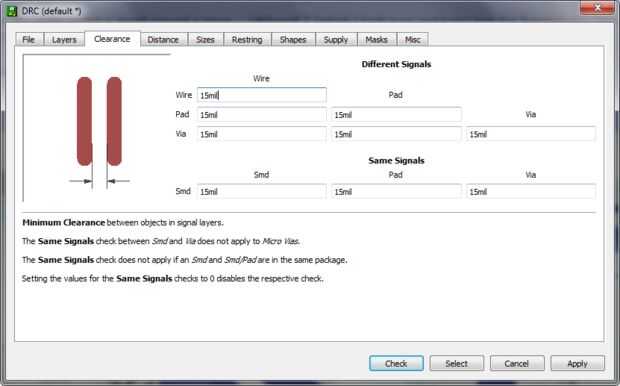

Libre - esto dice águila cuánto espacio desea entre los diferentes tipos de contactos eléctricos en el tablero. Si usted quiere, usted puede todo bajo las mismas señales a 0. OSH parque cuenta con un espacio mínimo de 6 milésimas de pulgada para todo bajo diversas señales. Si usted es fabbing la Junta en casa, 20 mils es una distancia razonable.

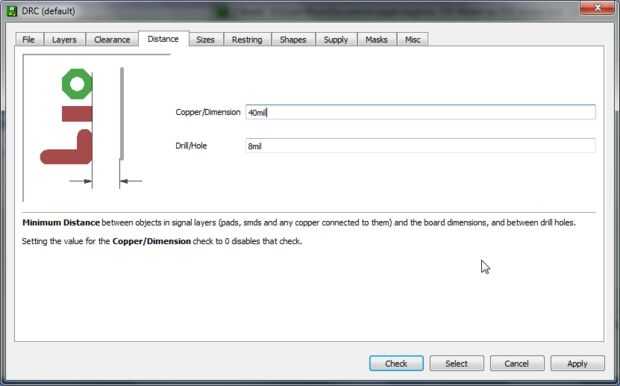

Distancia - cobre/dimensión es la distancia de cualquier ruta en el borde del tablero. Agujero de taladro es la distancia desde cualquier enrutamiento a un agujero en el tablero.

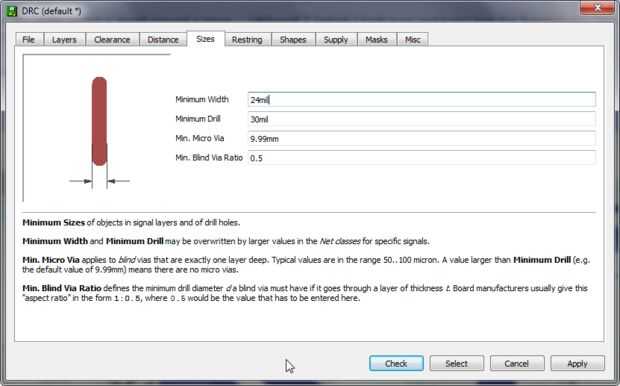

Tamaños - establece las tallas mínimas. Ancho mínimo es otro número que tire de su fabulosa casa, Parque de SST tiene 6mil, si usted lo está grabado a sí mismo, debe ser alrededor de 24 mil. Taladro mínimo para Parque de SST es 13mil, si usted lo está grabado a sí mismo, escoger lo que es el tamaño de la broca más pequeña que tienes. Micro y Blind vias están mucho más allá del alcance de este instructable
Restringido - restringido controla el tamaño de los cojines/vias de por-agujero. Por lo general dejo solo a sus valores predeterminados.

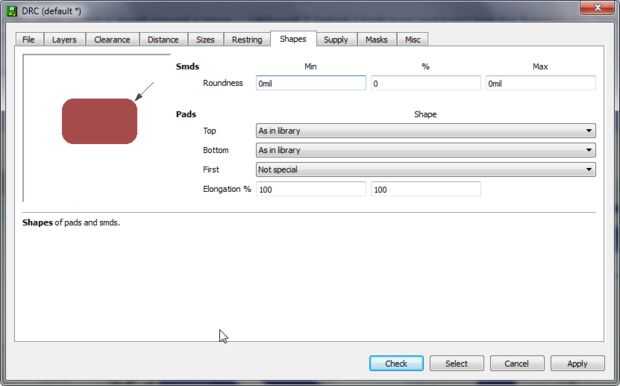

Formas - le permite hacer cojines tienen bordes redondeados. Normalmente no toco esta bien.

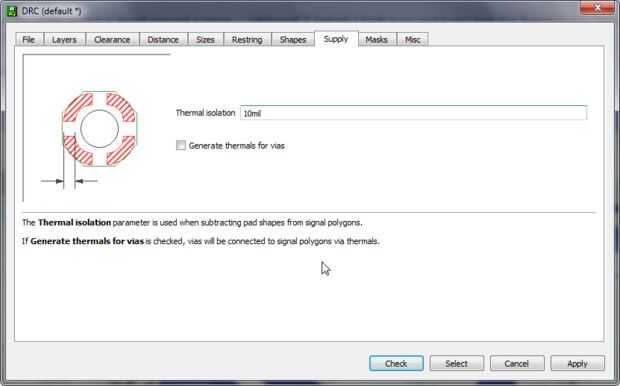

¿Alimentación - Recuerde térmicas de hasta arriba? Esto le da más control sobre ellos. La casilla de verificación permite activar térmicas para vias, y aislamiento térmico te permite elegir la longitud de las huellas térmicas. Por lo general no toque en todos estos valores.

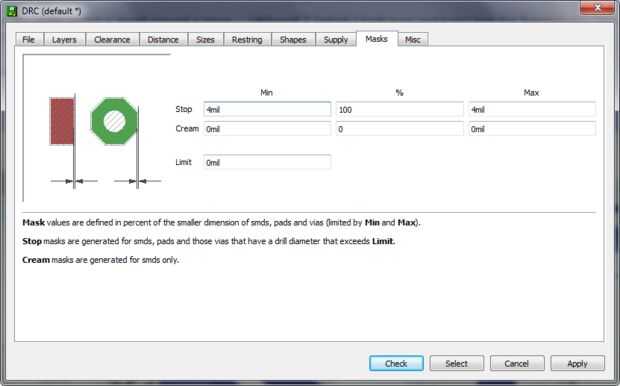

Máscaras - cuando los PCBs están fabricados, tienen una capa que cubre y aísla todo el tablero, a excepción de áreas designadas por la máscara de la parada. Después de la fabricación, si son ensamblados por una máquina o una persona con un horno de reflujo, una galería de símbolos se crea y goma de la soldadura se aplica a través de esa plantilla a los cojines/vias que deban soldarse. Parada controla el tamaño de las aberturas de la máscara de parada para las distintas partes y crema controla el tamaño de las aberturas de la plantilla. Una vez más, los valores por defecto funcionan bien para nuestro uso habitual.

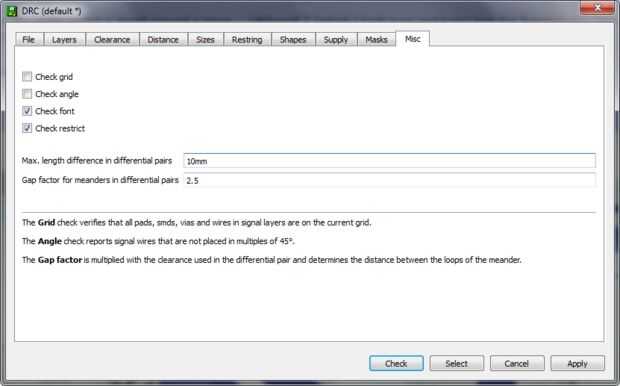

Misc-
-Comprobar red - cuando usted pone hacia fuera y el PCB, todo lo que haces es en una red, cuyos tamaños son determinadas por el comando Grid. Si ha cambiado la red parcialmente a través de la disposición/enrutamiento, esto asegurará que todas sus partes obedecen a la nueva configuración.
-Comprobar el ángulo de - si se encamina cualquier cosa con un estilo diferente que los giros de 45 o 90 grados, o si usted mudó a una parte después de enrutamiento, marcar esta casilla hará águila gritarle a usted para hacerlo.
-Verificar fuente
-Verificación restringir
-Max. diferencia de la longitud en pares de diferencial - enrutamiento diferencial es donde dos rastros son enrutadas por lado y llevan una señal que es diferencial (cuando cable A 1, alambre B se establece a 0. Si A-B es mayor que cero, se envía un 1, de lo contrario se envía un 0). Hay varias ventajas a esto, una de ellas es lo que se llama rechazo de modo común. Esencialmente, más ruido eléctrico más o menos agrega una tensión de un cable determinado. Si dos cables están lo suficientemente cercanos, la misma tensión (llamémosle v) se agrega a ambos. Con enrutamiento diferencial, queremos los dos cables se ve afectada por la misma v, para que el v cancela fuera (A+v)-(B+v).
Volver a la pista a lo que hace esta opción, queremos que la diferencia de longitud sea mínimo para que los conductores de recogida el mismo ruido. Esto le permite escoger qué diferencia a elegir.
Factor de separación para serpentea para pares diferenciales - para alta velocidad de señalización, desea que ambos alambres en un par diferencial que la longitud exacta de la misma. Dependiendo de la ruta, esto puede no ser el caso, para hacer el rastro más corto coincide con el más largo, un 'meandro' se pone en. El Factor de distancia ajusta el tamaño de estos meandros.
Después de recibir todos los ajustes de la manera correcta, haga clic en buscar.
(después de configurar todo esto, pueden sólo tipo 'Congo' y pulse Intro dos veces para ejecutar otra vez la República Democrática del Congo)
