Hay tres formas diferentes de moverse en águila (si usted tiene un ratón, uso 1, de lo contrario si tienes un teclado con teclas de F #, los uso, de lo contrario, si eres alguna pobre alma que no tiene, usted puede ser pegado utilizando las barras de desplazamiento):
1) usar un ratón con un botón central
--Pulse y arrastre para moverse, desplazarse arriba y abajo para acercar y alejar
2) con las teclas F #
--F3 es zoom en
--F4 es zoom out
--F5 centra la pantalla donde está el ratón.
3) arrastre las barras en la parte inferior y los lados de la pantalla y el zoom con el botón de la parte superior
A la izquierda, apenas a la derecha de los botones, puede ver un área de hojas. Con esquemas complejos (no freeware versiones de águila), puede crear esquemas multi-paginados y cambiar entre ellos aquí. Si sólo tiene la versión gratuita, pueden simplemente cerrar esa sección y nunca pensar otra vez...

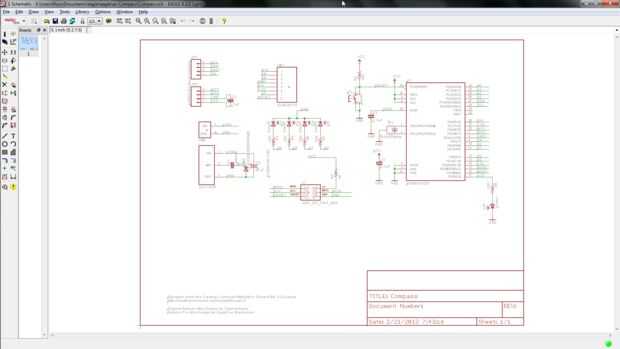

Después de mirar el esquema para un tiempo, usted puede darse cuenta que este esquema podría ser presentado mejor (especialmente alrededor del regulador de voltaje, destacado por encima de).

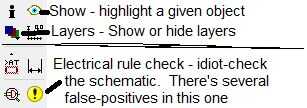

Si hace clic en el botón Mostrar, haga clic en el VCC net (una red es una de las líneas verdes), verá que todas las redes VCC Obten destacó, el uno de ellos conectado a ese regulador, cuyo nombre no podía leerse claramente por el nombre del diodo debajo se solapan con el nombre de la traza VCC.

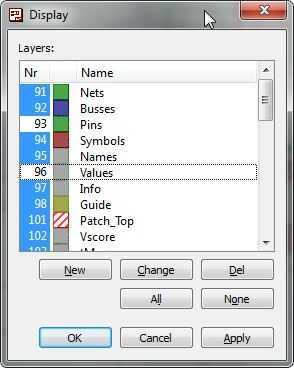

Para obtener el esquema parece más limpio, podemos desactivar la visualización de los valores de todas las partes. Para ello, haga clic en el botón de la pantalla y deseleccione la valores capa (96).
Una última forma para ver cualquier idiosincrasia que podría perderse por el ojo desnudo es el comprobar de reglas eléctricas (ERC). Esto lleva a lo águila sabe sobre las diferentes partes (que no es mucho), y comprueba si hay algo inusual está sucediendo. En el caso de este tablero, hay 7 advertencias y sin errores.
Las advertencias se tiran porque D6 no está conectado a nada, JP1 y JP2 no tienen ningún valor (ya que son lugares sólo por el agujero donde va cable hasta la brújula real), GND superpone otro pin puesto que estaba tratando de conseguir múltiples conexiones a un solo perno en una de las partes, pero no como el águila, y cambiar el nombre los 3,3 v VCC , los símbolos de fuente no son felices. Se fijarán más de esto, pero, hey, te permite ver lo que parece una ERC con advertencias...
Ahora, haga clic en archivo > cambiar a tablero para cambiar el lado de diseño tablero de cosas. Si no tienes un archivo .pcb emparejado con este archivo, automáticamente crear uno y soltar todas las piezas fuera del área de PCB.
