Creación de PCB con Eagle para principiantes (6 / 21 paso)

Paso 6: Crear un nuevo proyecto y un esquema

Lo que estamos creando en este tutorial es un circuito que parpadea un LED usando un chip 555 temporizador.  El temporizador 555 es un simple chip que tiene todo tipo de usos.  Se se ejecuta en modo astable, lo que produce una onda cuadrada sobre el eje de salida.

Cree un nuevo proyecto haciendo clic en archivo > Nuevo > proyecto

Dar a ese proyecto un nombre descriptivo (por ejemplo, ex-555-luz intermitente)

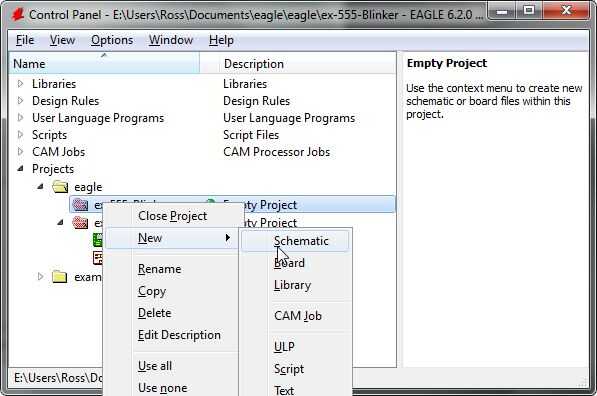

Haga clic derecho sobre el proyecto y haga clic en nuevo > esquema

Nombre ese esquema (por ejemplo, ex-555-Blinker.sch))
