Creación de PCB con Eagle para principiantes (7 / 21 paso)

Paso 7: Añadir las piezas al esquema

Te desea que el resultado final para ver algo como esto.

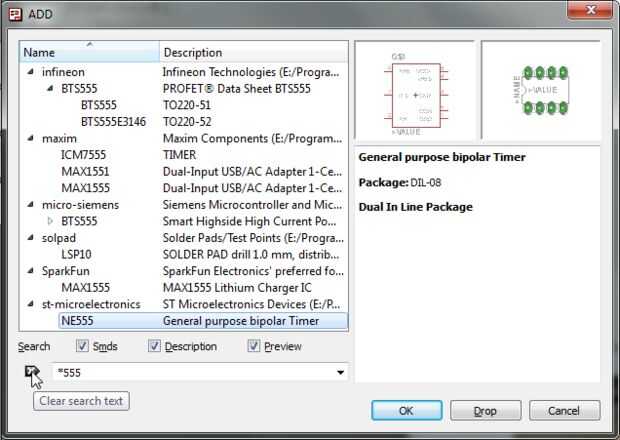

Haga clic en el botón Agregar (o tipo Add), a continuación, escriba en * 555 en el buscador.  Te queremos de la biblioteca de st microelectronics.

Mediante este proceso, añada el resto de las partes:

R1, R2 y R3 - 'R0805' de la biblioteca de 'resistencia'
C1 - 'C0805' de la biblioteca de 'resistencia' (ya tiene mucho sentido)
LED1 - 'CHIPLED_0805' parte de la biblioteca 'led'
G1 - 'AB9V' parte de la biblioteca de 'batería'
