Paso 8: Conecte las piezas

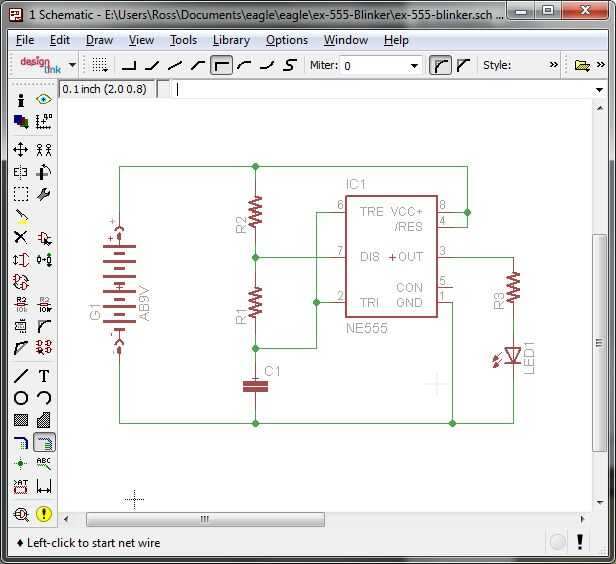

Conectar como se muestra en la captura de pantalla de este paso utilizando el comando 'net'.
No utilice el comando 'alambre' para hacer las conexiones como ésta. 'De cables' son simplemente cosméticos en la parte esquemática del águila, así que realmente no hacen lo que tu quieres hacer. Si todavía intenta utilizar el comando Wire, tendrá que dar rienda suelta a mi Horda de vuelo robóticos monos para asegurarse de que usted no trate de otra vez.
Algunas notas rápidas sobre el comportamiento del comando 'net'
-Se inicia con un solo clic. No haga clic y arrastre o haga doble clic para comenzar.
-Se puede iniciar en cualquier
-Después de arrancar, la red seguirá siendo dibujado hasta que haga un solo clic en pin o en otra red, o haga doble clic en cualquier lugar.
-Pulse después de comenzar ancla la red en el lugar actual
-Clic derecho va a cambiar la manera en que la red irá desde el punto al punto B. Personalmente recomiendo usar sólo las formas de ángulo de 90 grados de esto para diseño esquemático
