Creación de placas de circuito impreso con una impresora de inyección de tinta (2 / 8 paso)

Paso 2: Diseñar los archivos PCB

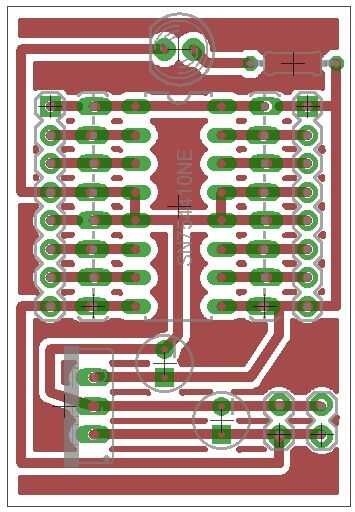

Para mi proyecto, utilicé Eagle Cad para mi esquema y diseño de PCB.  Eagle Cad tiene una versión gratuita para los usuarios de la manía que tiene limitaciones de tamaño de la Junta. Que nunca hace algo más de 4 "x 3" pulgadas para satisfacer mis necesidades. Hay otro software de diseño de PCB que se puede descargar buscando en Google.

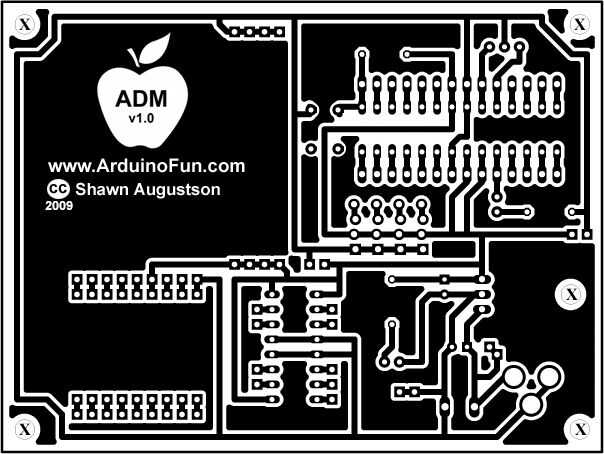

Una vez finalizado su diseño necesita imprimirlo a tamaño. Ya que es la parte inferior de la PCB, asegúrese de que hacer una impresión de espejo.

Si usas a Eagle Cad, he adjuntado un archivo zip que contiene el trabajo de impresión de CAM que mostrará los archivos para usted. Hará dos archivos .PS uno para el lado de soldaduras, uno para el lado del componente y también hará que tu lado soldadura espejada. Una vez tengas esos archivos, hacer doble clic sobre ellos y harán dos archivos PDF que pueden imprimirse.

Consejo para aplicar texto y gráficos

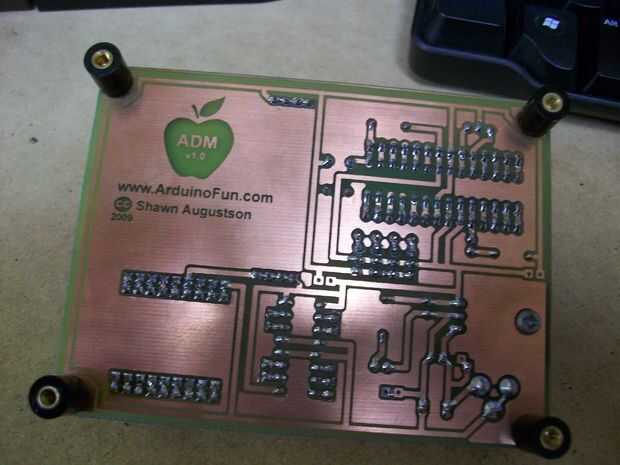

Si desea incluir cualquier texto en el lado de cobre o una silueta de una imagen es la mejor manera que he encontrado abrir el archivo .PS en un programa de gráficos como Adobe Photoshop. Mantenga la resolución de 300 dpi. Luego puede agregar elementos textuales o gráficos para el diseño y salen crujientes. No necesita invertir el texto tampoco, puesto que ya se reflejan los rastros de cobre, etc..
