Paso 3: Prepare su transparencia de PCB para el lado de soldadura

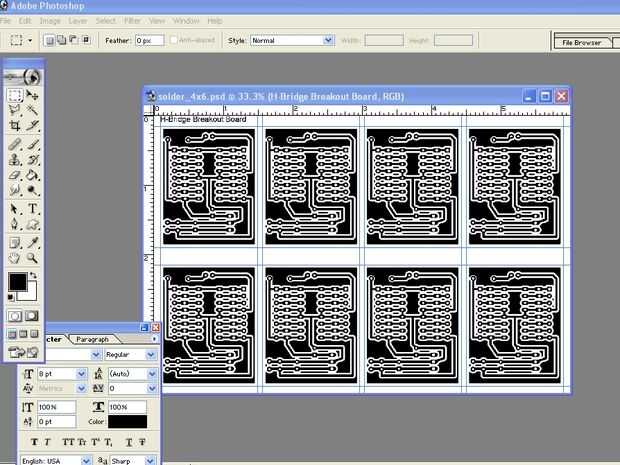

En Photoshop, abrí el archivo de PS de lado de soldadura y el copiado mi diseño de circuito único a un nuevo archivo de 300 ppp 4 "x 6". Yo entonces puso hacia fuera una red, copiado y pegado el diseño una y otra vez para rellenar la cuadrícula. Esto me dio un buen diseño incluso para imprimir.
Consejos:
- Si no tienes Photoshop. GIMP es una alternativa de código abierto agradable!
- Para asegurarse de sellen el diseño de la manera correcta, añadir siempre una etiqueta en la parte superior en la vista normal a la imagen duplicada. De esta forma que sé que el lado del espejo es hacia arriba. Usualmente solo titulo qué es el circuito.

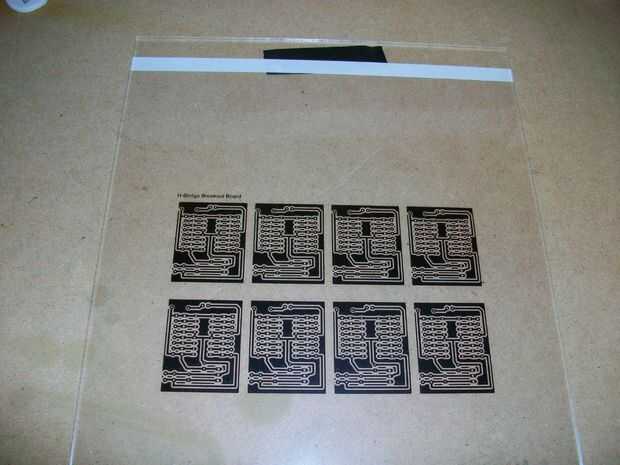

Para imprimir. Tomar la hoja de transparencia de 3 M texturizado y cargarlo en la impresora con la franja blanca va en el alimentador. Cuando imprime, dejarlo reposar un minuto o dos para asegurarse de que la tinta se haya secado. Luego cinta adhesiva en la parte inferior de la hoja de acrílico.
