Paso 4: Preparar tus huellas de componente
![]()
![]()

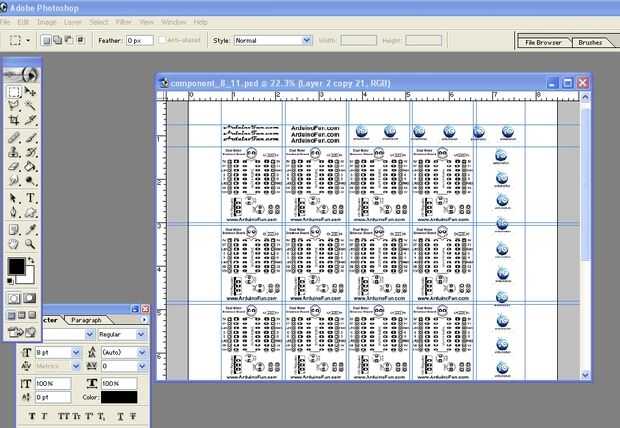

Con este paso vas a utilizar las hojas Grafix Rub-onz. Esta vez, abrió el archivo .PS de componente en Photoshop, pero creó una imagen de 8.5 "x 11" en 300 dpi. Entonces crearon otra red y había pegado una y otra vez el diseño de la huella de componentes sobre la hoja. El extra espacio abajo el lado coloqué algunos pequeño ejemplares de logotipo de mi blog.

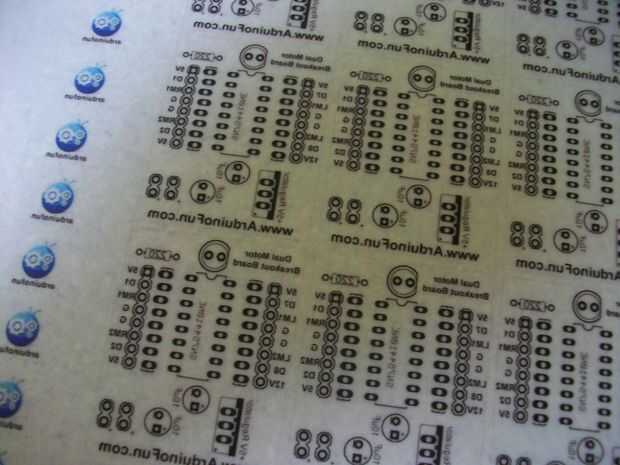

Cuando se imprime, asegúrese de que usted espejo esta imagen así. La razón que es reflejada esta imagen es porque voltear la hoja y luego frote la parte inferior para transferir la imagen a la parte superior de la PCB.
Seguir las indicaciones del fabricante que vienen con las hojas Grafix Rub-onz.
