Creación de placas de circuito impreso con una impresora de inyección de tinta (6 / 8 paso)

Paso 6: Desarrollar su PCB

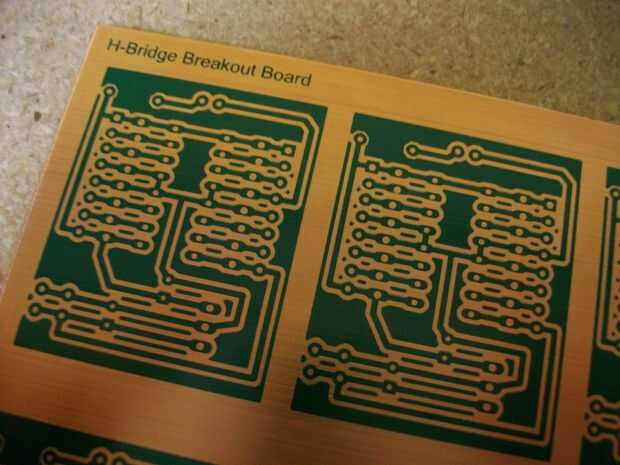

Una vez que han expuesto su PCB para la fuente de luz desea agregar rápidamente al desarrollador. La Junta tendrá un color verde que, pero se dará cuenta de un débil color amarillo mostrando su diseño.

Para el desarrollo de la Junta: colocar 1 desarrollador parte 10 partes de agua tibia en un recipiente de plástico. Muévalo suavemente el recipiente hacia adelante y hacia atrás. Todo lo que fue expuesto a la luz será lavado ahora, dejándote con una placa de cobre y su diseño en él. Enjuague en agua fría para detener el proceso de desarrollo.

Consejos:

  • Utilizar el agua caliente del grifo, sólo lo suficientemente caliente que puede tocar y no se queme. Sobre la temperatura desea lavarse las manos con. Si su demasiado caliente, el diseño entero lavado lejos dejándote con un pedazo en blanco de placa de cobre. Si demasiado fría, no funcionará el proceso de desarrollo.
  • Añadir el desarrollador al agua antes de poner su diseño. Si vierte el desarrollador directamente encima de la mesa, va inmediatamente lavar cualquier cosa que toca.

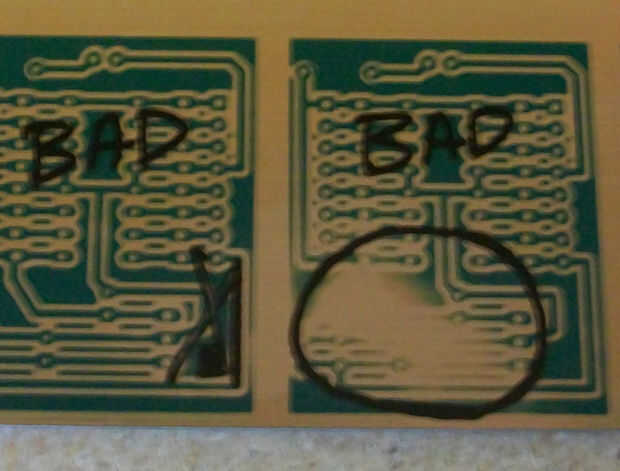

  • Después de desarrollar, si encuentra alguna zonas donde sus huellas muestran grietas o que parecen de luz, puede tomar un marcador permanente negro y retocar esas zonas.
