Creación de un cargador Solar USB de litio (3 / 8 paso)

Paso 3: preparación de Panel Solar

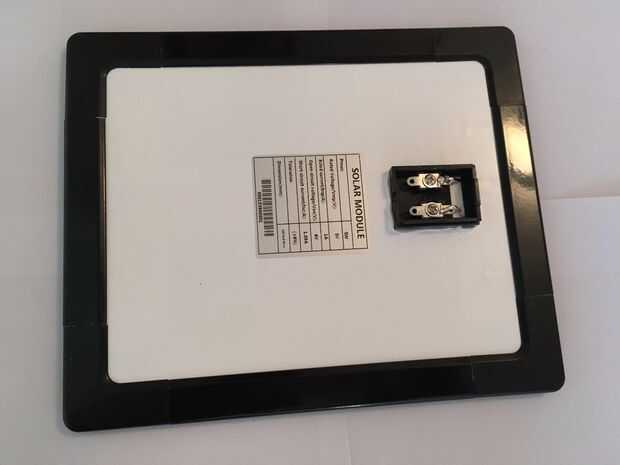

1. Saque el Panel de Solar 6V 5W y deslice la tapa posterior

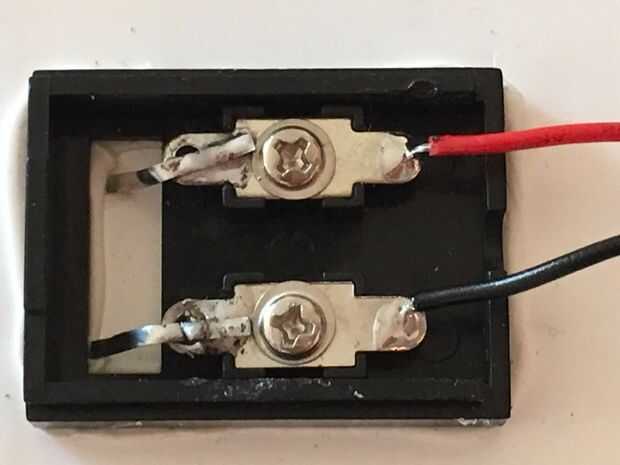

2. Saque el conector macho JST (uno más pequeño) y arreglar los cables como se muestra (el cable negativo al orificio izquierdo, cable positivo al hoyo correcto). Si no está todavía seguro de que uno es positivo o negativo, puede utilizar un multímetro para probarlo colocando al sol y poner las puntas de prueba en cada agujero.

3. soldar ambos cables en el Panel de Solar 6V 5W

4. preparación para el Panel Solar está ahora completa. Puede dirigir los cables a través del pequeño orificio y deslice la cubierta.
