Paso 4: Montaje de circuito (controlador de carga)
1. Saque el conector hembra JST

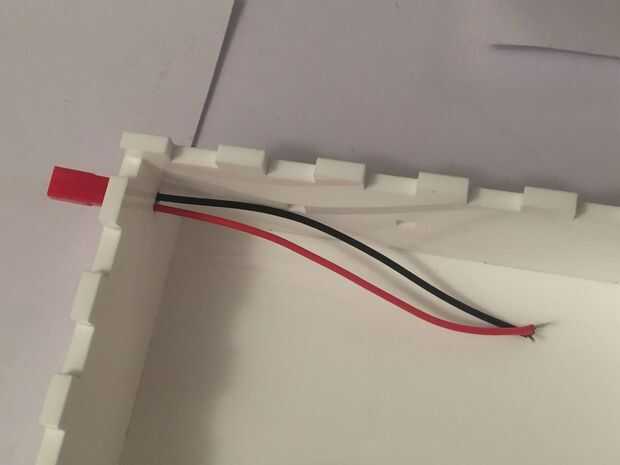

2. ponerlo a través del pequeño orificio como se muestra en el recinto

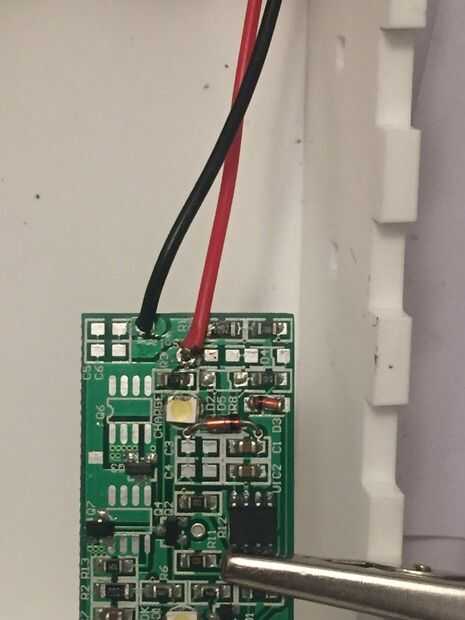

3. Conecte el 3.7V controlador de carga de batería de litio a su mano

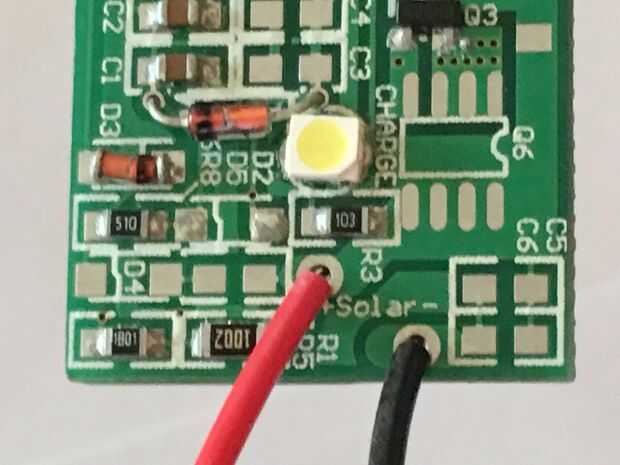

4. pegar el cable positivo en el Solar + el agujero y el cable negativo en el Solar del palillo - agujero

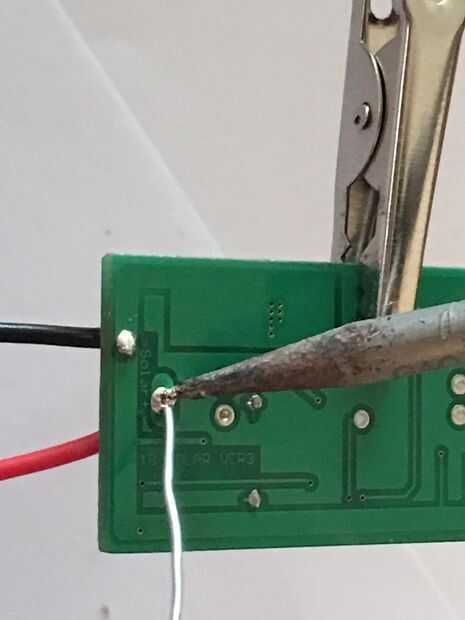

5. soldar ambos cables en la carga
Controlador

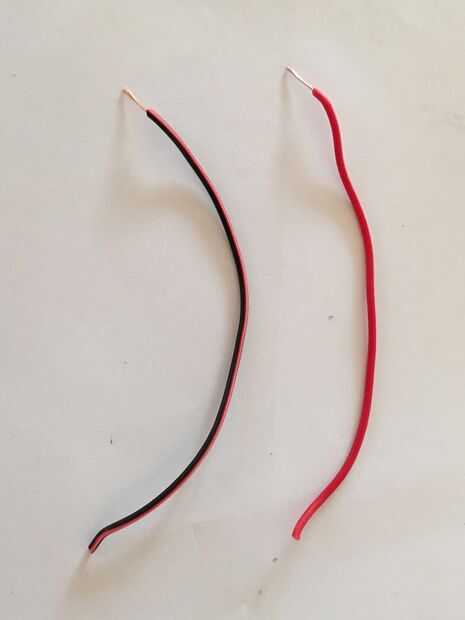

6. cortar dos alambres de 8cm (uno negativo y uno positivo) y tira de un extremo de cada cable

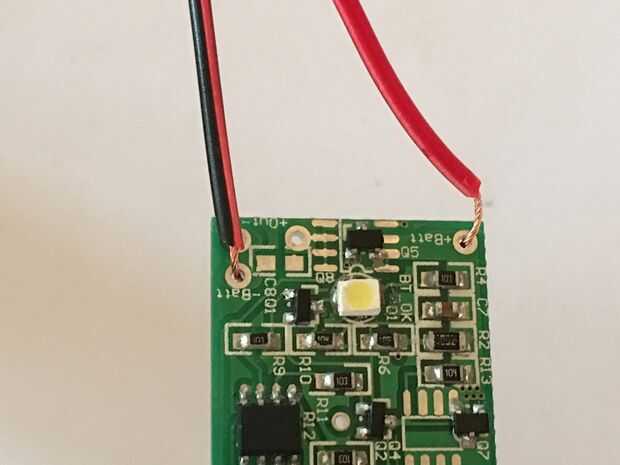

7, tuerza los alambres como se muestra, a continuación, ponga el cable positivo en la + Batt agujero y la negativa de alambre el orificio la - Batt

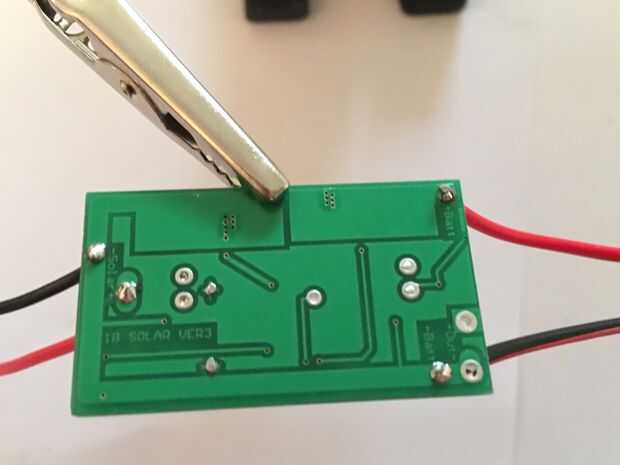

8. soldar ambos cables en el controlador de carga. Preparación para el controlador de carga está completa.
