Paso 6: Rocker interruptores y circuitos de carga

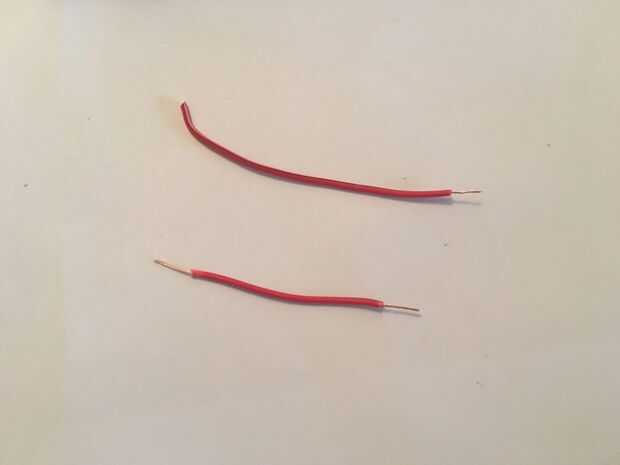

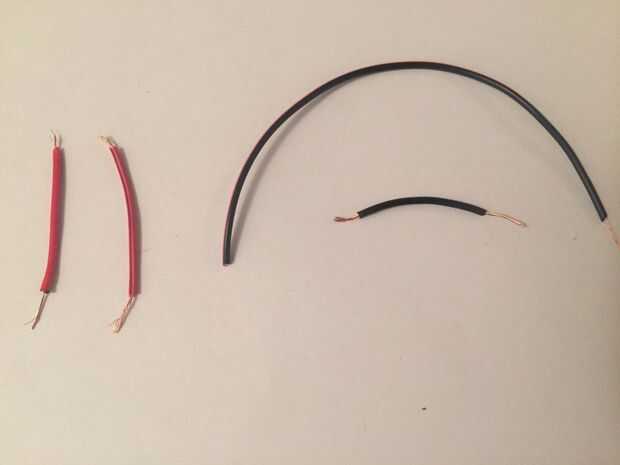

1. cortar 6cm y 7cm cables positivos,
entonces tira de ambos extremos del alambre de 5cm + uno de los extremos del alambre de 7cm. De todos los extremos que han despojado de la torcedura.
3. Utilice su mano para garantizar un interruptor y luego guiar los alambres torcidos en el paso anterior a través del orificio en el lado (no el centro)

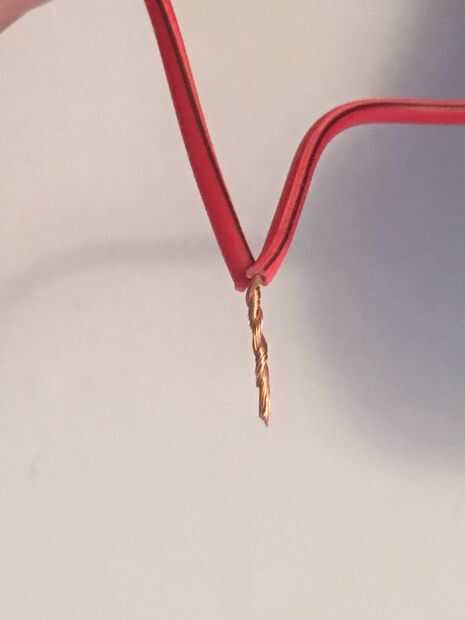

2. Gire uno de los extremos del alambre de 5cm junto con el cable positivo de 7 cm

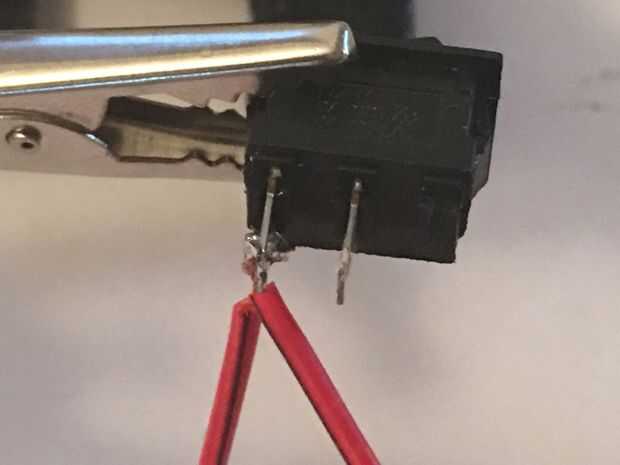

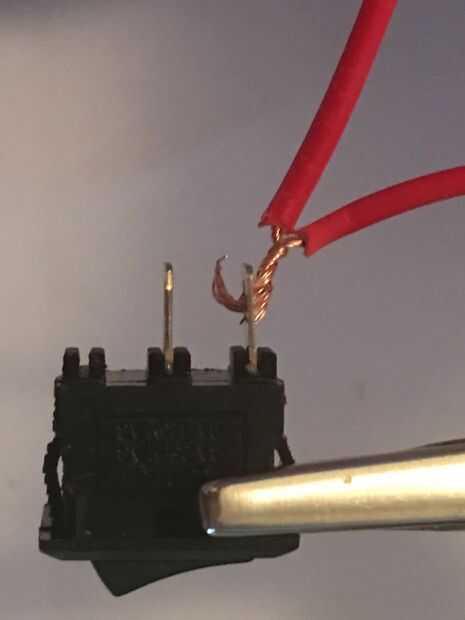

4. Suelde el alambre torcido sobre el interruptor de eje de balancín

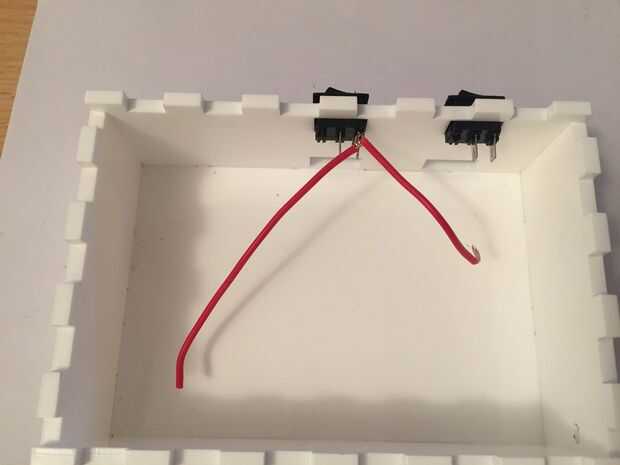

5. Coloque el interruptor de eje de balancín que tiene los cables en el centro del recinto y el otro interruptor de eje de balancín del lado como se muestra arriba.

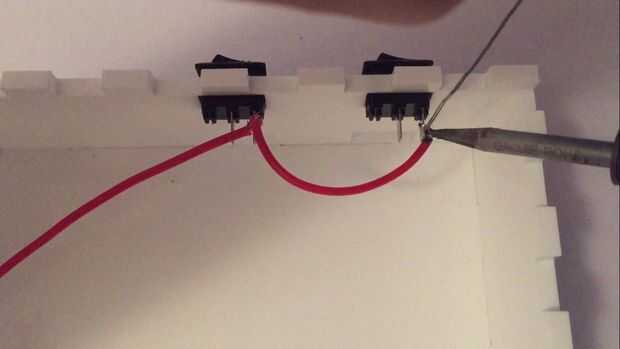

6. soldar el otro extremo del cable de 6cm en el orificio en el lado del otro interruptor de eje de balancín (no el centro).

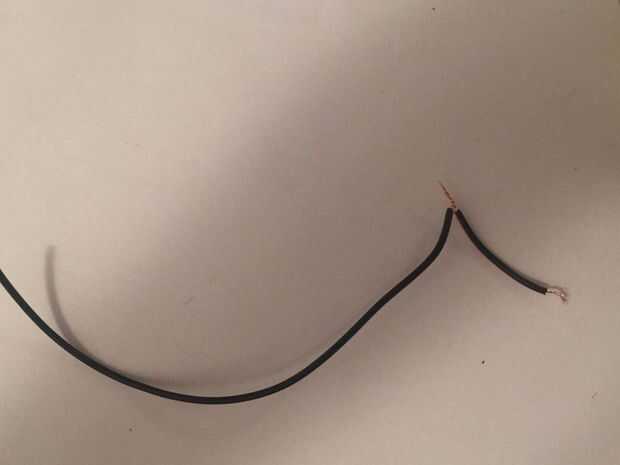

7. cortar dos cables positivo de 5cm, un cable negativo de 5cm y un cable negativo de 7cm. Entonces tira de ambos extremos de cada alambre excepto el cable negativo de 7cm donde solamente un extremo de la tira y finalmente de todos los extremos que han despojado de la torcedura.

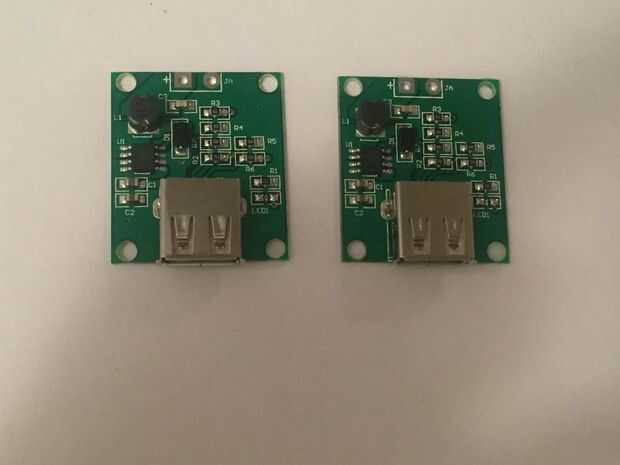

8. sacar los circuitos de carga de USB 5V DC-DC

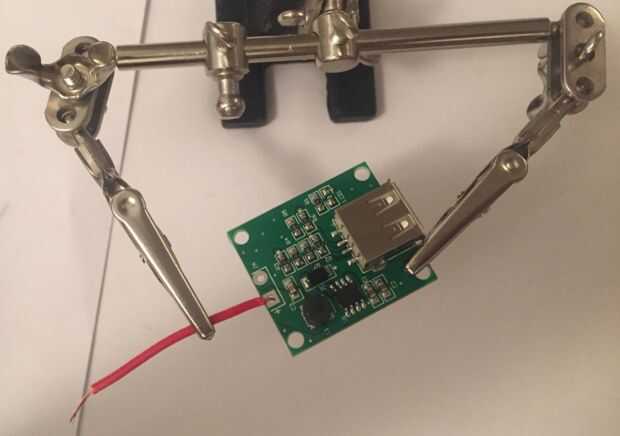

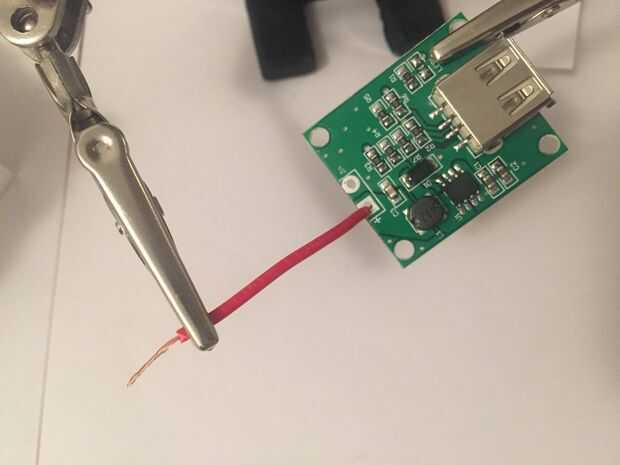

9. poner un extremo de uno de los cables positivos de 5cm en la + agujero de carga del circuito de la (Plaza)

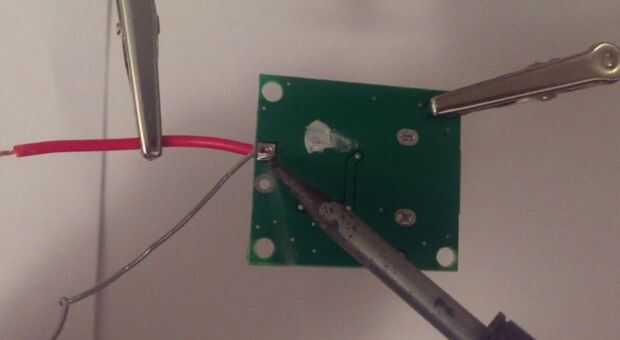

10. soldar el cable en el circuito de carga
11. Enrosque un extremo del cable negativo 5cm cortado junto con el cable negativo de 7 cm

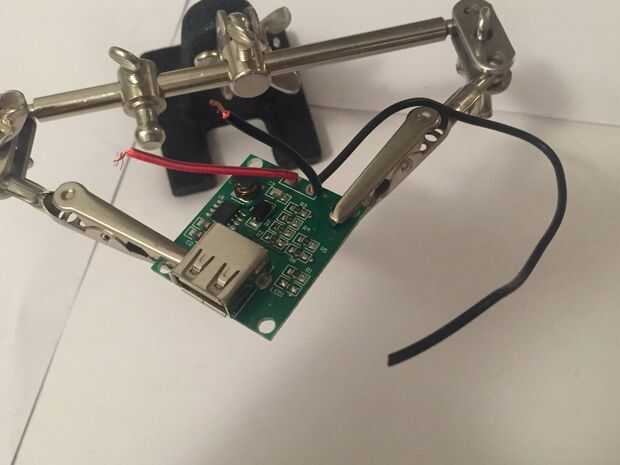

12. Ponga el extremo torcido de los dos cables de los cables negativos a través del orificio que tiene las letras "JA" a su lado (círculo)

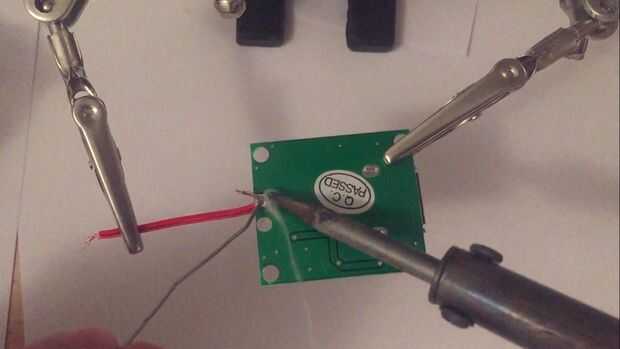

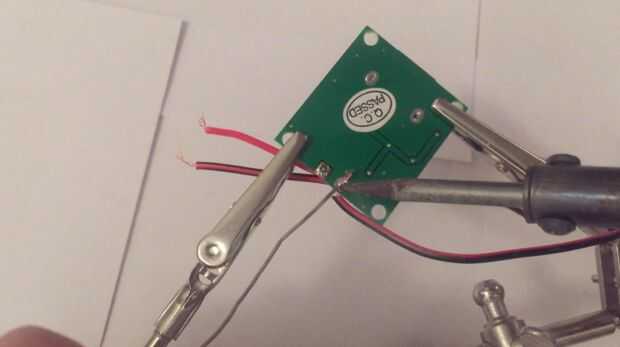

13. soldadura de los dos cables negativos en el paso anterior en el circuito de carga

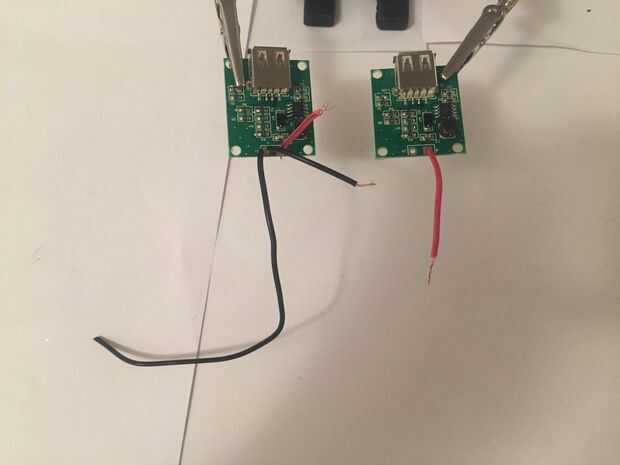

14. Coloque un extremo del segundo cable positivo de 5cm en la + agujero de carga del circuito de la (Plaza)
15. soldar el cable en el circuito de carga
16. Utilice su mano para garantizar dos circuitos de carga (mantenga cerca de ellos)

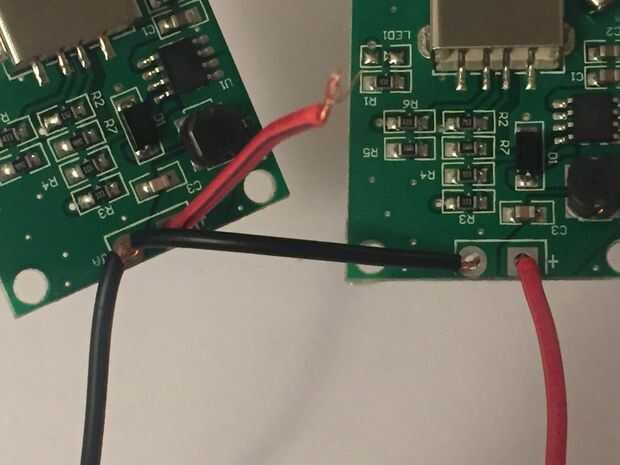

17. Coloque el otro extremo del cable negativo 5cm desde el primer circuito de carga que trabajado a través del agujero en el otro circuito de carga que tiene las letras JA junto a él (círculo).

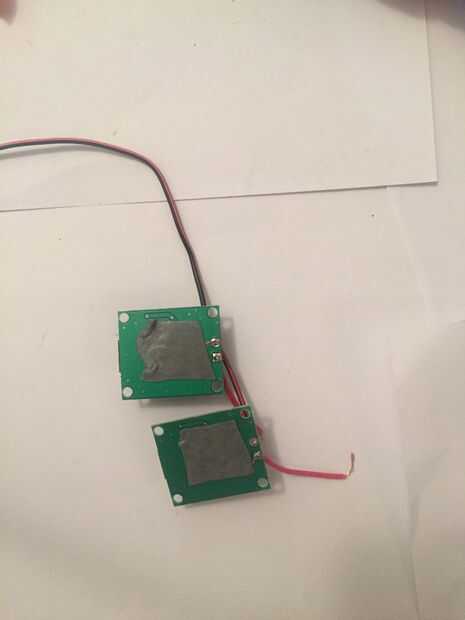

19. pegar algunos cinta doble cara de espuma en las bases de dos circuitos de carga

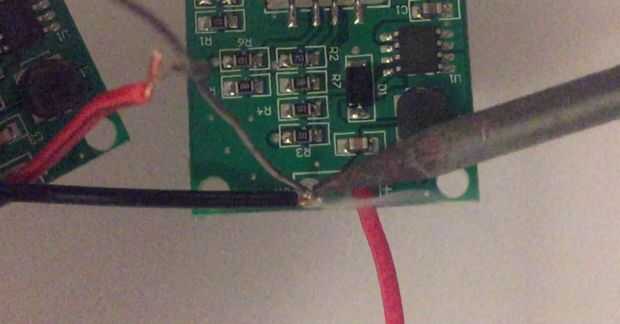

18. Suelde el otro extremo del cable negativo 5cm en el segundo circuito carga has trabajado en

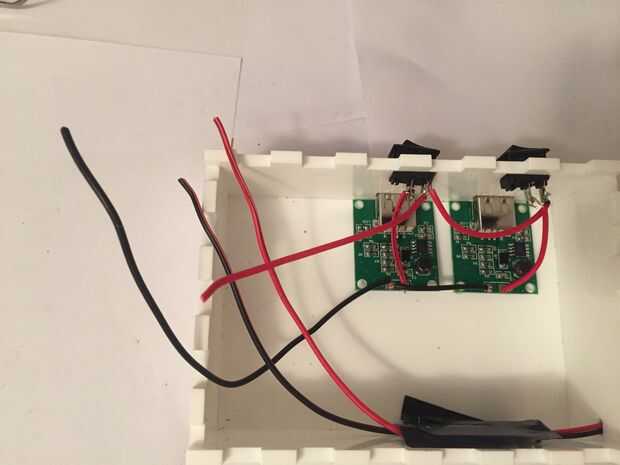

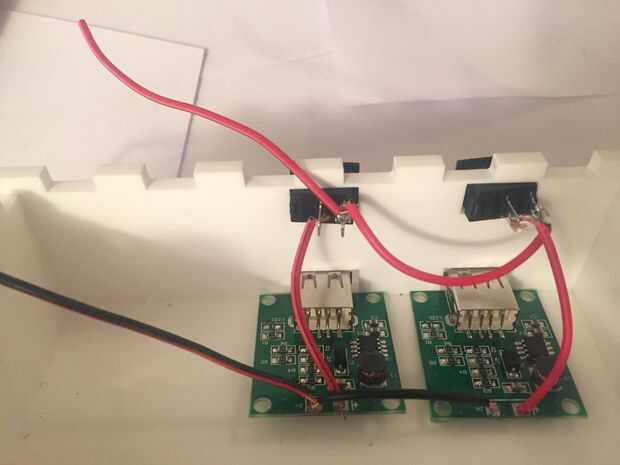

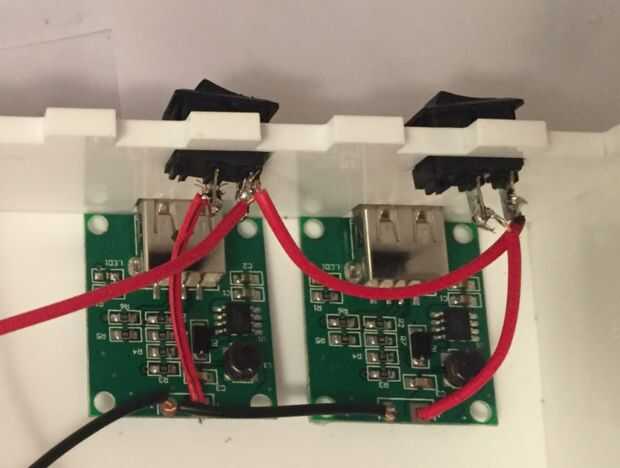

20. Coloque el circuito de carga con 2 cables negativos y 1 positivo alambre debajo del interruptor de eje de balancín que tiene 2 cables positivo conectados como se muestra en la imagen de arriba. Luego coloque el circuito de carga sobrante bajo el otro interruptor de eje de balancín.
21. Ponga el cable positivo de 5cm del primer circuito de carga, que trabajó en a través del orificio central del interruptor de cambio que está directamente encima de él. Repita este paso para el otro circuito de carga.
22. Suelde los dos cables de positivo de 5cm en los orificios de mediados de los interruptores de eje de balancín como se muestra arriba.

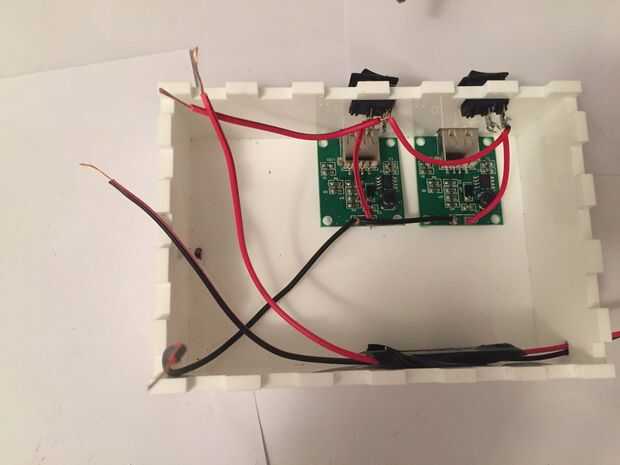

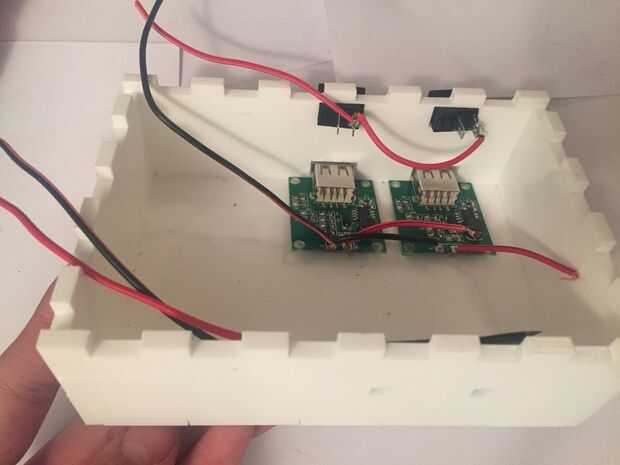

23. ahora tienes cada cable conectado a un componente excepto dos cables negativos 7cm (uno desde el controlador de carga y la otra desde el circuito de carga) y dos cables positivo de 7cm (uno desde el controlador de carga y la otra desde el circuito de carga).
24. la tira de los extremos de los 4 cables y girar cada uno individualmente.
