Creación de un driver de la placa giratoria controlada inteligente (2 / 9 paso)

Paso 2: El motor adecuado

Utilicé muchos antiguo piezas de un viejo tocadiscos para mi formación en este instructable, sin embargo el motor es impulsado por la red y ya tengo el requisito de un dispositivo de DC por - probablemente en la gama de mi amplificador con 12Vdc crudo o 10VCC regulados de voltaje.

La regulación de la velocidad es un factor importante en este caso. La velocidad debe ser muy estable en 33 1/3 ó 44 rpm para obtener el sonido que queremos.

Velocidad exacta puede lograrse mediante el uso de un motor paso a paso, pero este los motores son un poco ásperas en velocidad y necesitan un circuito de conducción (e.g. μC + puente en H). Hice algunos experimentos con un motor paso a paso y mi tocadiscos y, junto al hecho de que sólo tenía un paso a paso mierda con un stepsize demasiado grande, la velocidad no era lo que precisa para justificar la cantidad extra de circuitos. Lamentablemente esto experimenta un agujero feo en mi placa base detrás de la izquierda.

Cuando queremos conducir el sistema con un motor lineal, necesitamos algún tipo de circuitos de control. Tenemos que medir la velocidad real de la mesa giratoria y convertir esta información a una velocidad adecuada de nuestro motor.

El motor lineal debe trabajar en el rango de 0V a 10V (máx. 12V) - con una corriente máxima aprox. por el adaptador de red con 700mA (sin consumo de corriente del regulador de voltaje de Lin).

Este voltaje será lo suficientemente alto para nuestra necesidad de velocidad (voltaje = rpm) y esta corriente deberá ser lo suficientemente alta para la torsión necesaria (actual = par). Si no se ajusta al par, todavía tenemos un cociente del engranaje entre el motor y el plato giratorio debido a la correa. La velocidad del motor depende también de este cociente del engranaje. La velocidad del motor viene otra vez junto con el ruido y la vibración de la placa base. Ves, esto es una cosa que necesita pruebas y prueba y error.

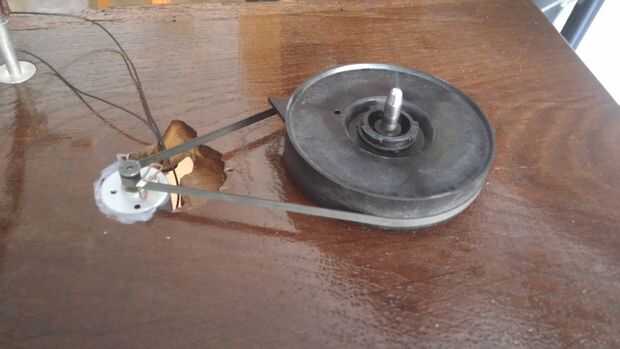

Después de un rato de buscar en internet, sótanos de amigos y así sucesivamente y así sucesivamente, he encontrado un motor de CC, que parece encajar mis requerimientos. Hay zarcillos de bola en el interior que puede garantizar un funcionamiento suave. Utiliza una rueda del engranaje anterior como una polea, conecté tanto y trató de la primera carrera - usted puede ver en la foto de arriba. Conecté un anzuelo, soldada de alambre de cobre, al motor para evitar el deslizamiento de la correa.
