Creación de un driver de la placa giratoria controlada inteligente (3 / 9 paso)

Paso 3: El engranaje y medidas las características del motor

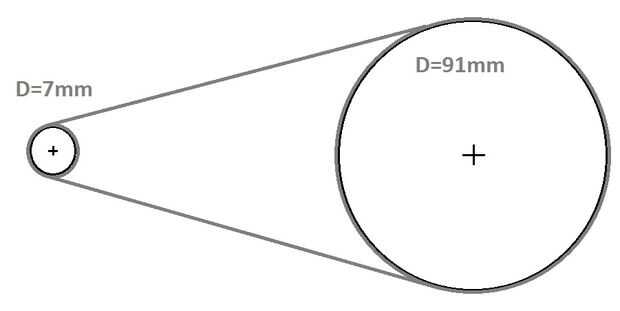

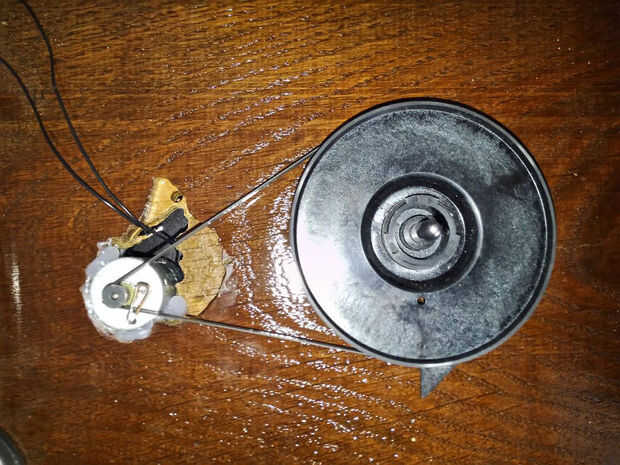

El engranaje es alcanzado por las dos poleas (la más grande alrededor del eje de la placa giratoria) y el más pequeño alrededor del eje motor. La relación gearring puede calcularse dividiendo ambos diámetros, que resuelto a una relación de 1:13 - 13 rpm de los resultados de la velocidad del motor en 1 rpm de velocidad del plato giratorio.

Las pruebas con el motor muestra, que sólo puede manejar velocidades por encima de cierto límite en combinación con beld debido a la fricción estática - este límite es en aprox. 2.5 seg/redonda == 24 rpm del plato giratorio. Ya que es inferior a la mínima velocidad de 33 1/3, esto debe ser un engranaje suficiente.

En mi caso, el motor es principalmente controlado por voltaje (control velocidad). La corriente es la misma para cargas estáticas, que siempre es el caso de un giradiscos.

Los rangos de tensión son entre 3V para 24 rpm y 6 v para aproximadamente 100 rpm. Esta gama es suficiente para controlar el motor y 6V son suficientes para acelerar hasta la velocidad deseada.

El motor va automaticalls increasy la corriente con la carga más alta. Parada del motor en 6V conduce a corrientes alrededor de 300 mA, que es el límite actual para mí de ahora en adelante.
