Paso 3: Construcción de la red física

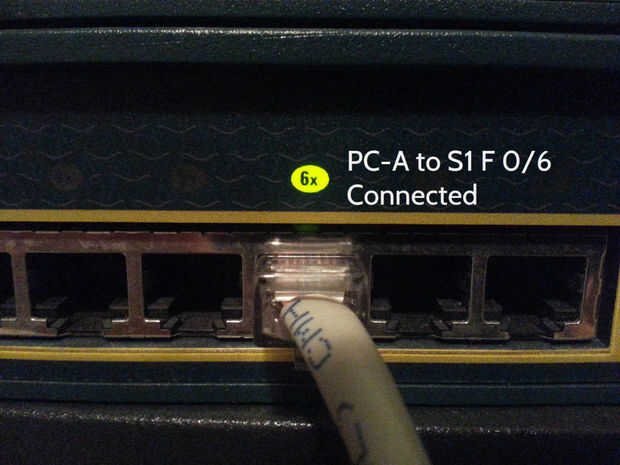

1) usando el diagrama creado en el paso 2, conecte un extremo del cable Ethernet RJ-45 a la tarjeta NIC de PC-A. Ahora Conecte el otro extremo del cable en Puerto 18 del interruptor 1 (S1). El LED se enciende color ámbar hasta que se establezca la conexión, que luego se vuelve verde.

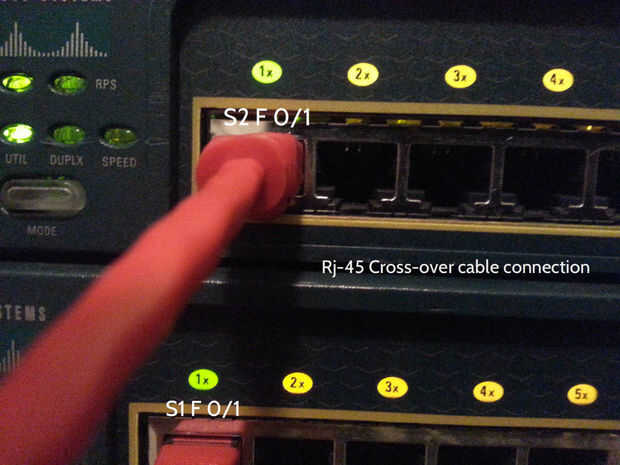

2) identificar el cable cruzado (Cómo identificar un Cable Cross-over). Si el cable es nuevo, saque del embalaje y marca con un trozo de cinta para aliviar la confusión futura. Conecte un extremo del conector RJ-45 en los puertos para el S1 y S2. La luz ámbar indicará conexión y verde mostrará una conexión exitosa.
ADVERTENCIA:
Interruptores más nuevos tienen la capacidad para detectar la entrada y lógicamente volver a cable no cruzado los cables. Interruptores mayores, sin embargo, no puede realizar esta tarea y requieren de un cable cruzado para trabajar. Si el interruptor no enciende para arriba cuando el cable es insertadas posibilidades no son es un cross-over.

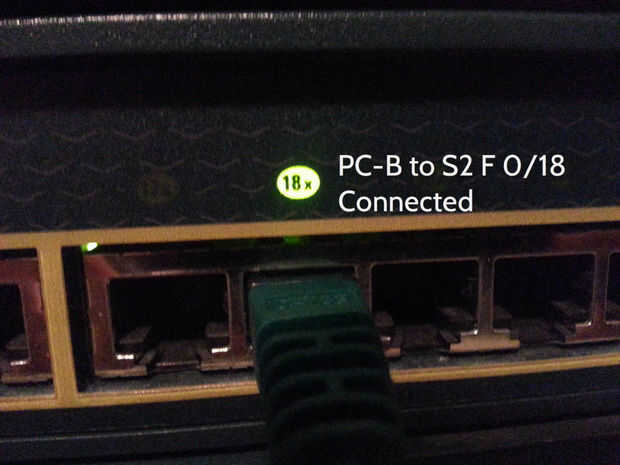

3) por último, conecte el cable de RJ-45 última NIC de PC-B al puerto elegido del interruptor 2. Una vez que la luz cambia de Ambar a verde, se establece la conexión. Verifique todas las conexiones que hace que todo esté bien conectada para reducir la resolución de problemas más adelante.
