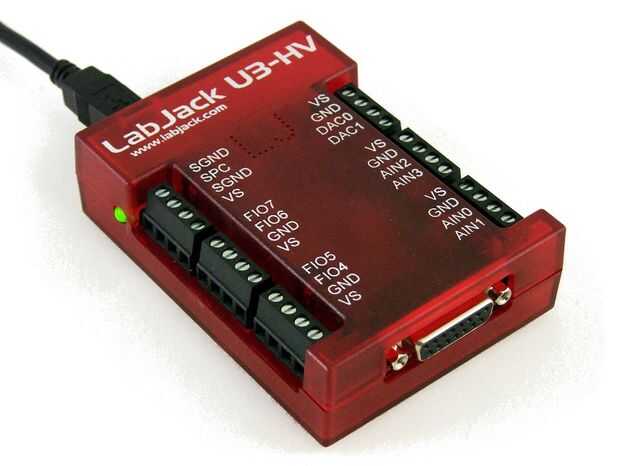

Paso 1: El labjack u3 alto voltaje!
Esta tarjeta USB de adquisición digital es la piedra angular para mis necesidades de automatización del hogar! Se admite en Windows y varios paquetes de software apoyan! Consegui esto de Amazon para aproximadamente 130usd.
Cuenta con E/S analógica, E/S digital, temporizadores, contadores, tablero de extensión de la CB15 saca más IO de un labjack u3. Una sola labjack u3 hv ha demostrado ser suficiente para todas mis necesidades de automatización.

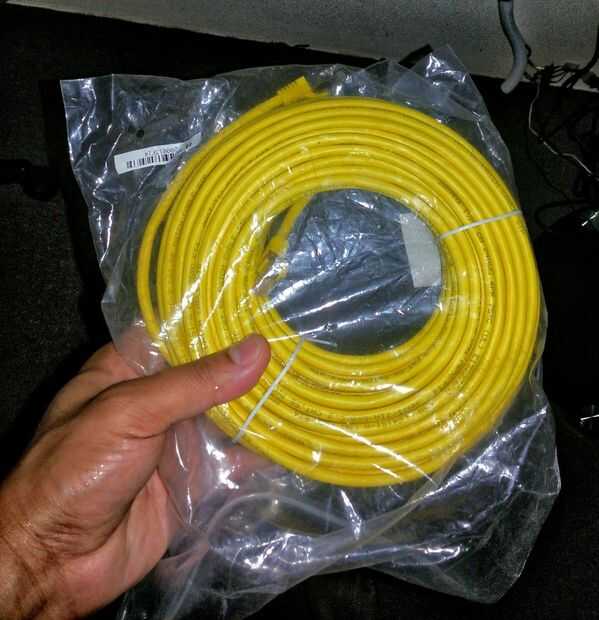

El cableado es sencillo. Utilicé los cables cat5e blindado para reducción de ruido. Todos los autobuses de 0VCC están vinculados a los terminales de tierra de labjack u3 (utiliza el blindaje de los cables cat5e líneas 0VCC).
Los interruptores (pulsador o momentáneos) alambré entre entrada digital y toma de tierra. Cuando físicamente no se acciona un interruptor (), la lógica de entrada para la entrada digital va en FALSE.
Que este trabajo de belleza utiliza un pc con Windows (el más económico de energía mejor), el controlador desde el sitio web de labjack y una suite de software para crear el programa para toma de decisiones.
Lea estos instructables sobre la pc real que había usado para automatizar el hogar.

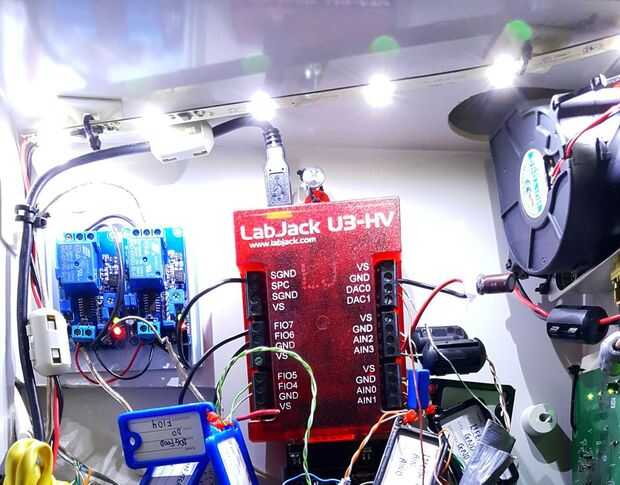

Ocupa el labjack u3 y otros componentes dentro de una pared habían montado en carcasa ABS. Aquí está el instructable sobre cómo lo hice:
