Paso 4: Lectura de mi banco de baterías de Lifepo4.
El labjack u3 puede aceptar un máximo de 20vdc en 4 de sus entradas analógicas dedicadas. Mi banco de baterías de Lifepo4 va hasta 29.1vdc usé un potenciómetro de 10 k-ohm para dividir la tensión máxima 14vdc.

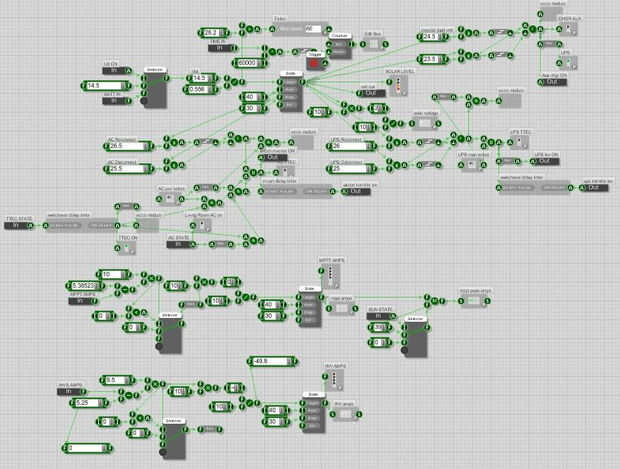

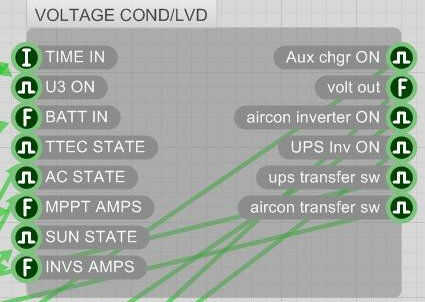

Vía software utilicé matemáticas básicas para la lectura de tensión hacia el valor real. También puedo decir cuántos minutos ha sido el regulador de carga en voltaje constante (como "completo" es el Banco de baterías") de modo. Todo acerca de los niveles de tensión en esta sección de mi otro esquemático.

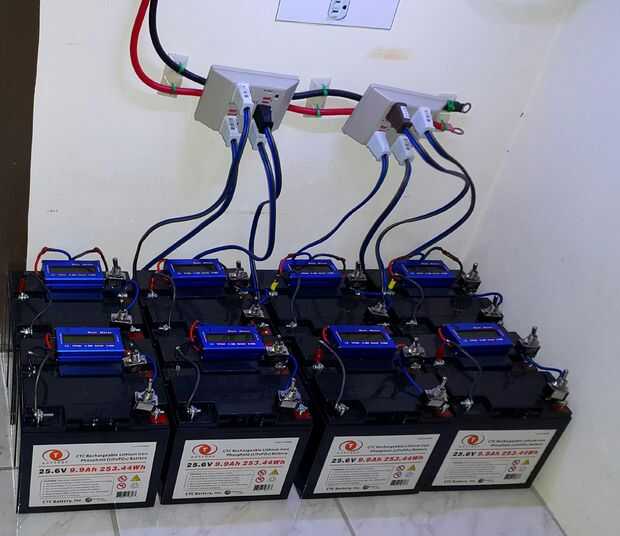

Aquí está el enlace a mi banco de baterías de Lifepo4.
