Paso 3: Escapadita enmarcado

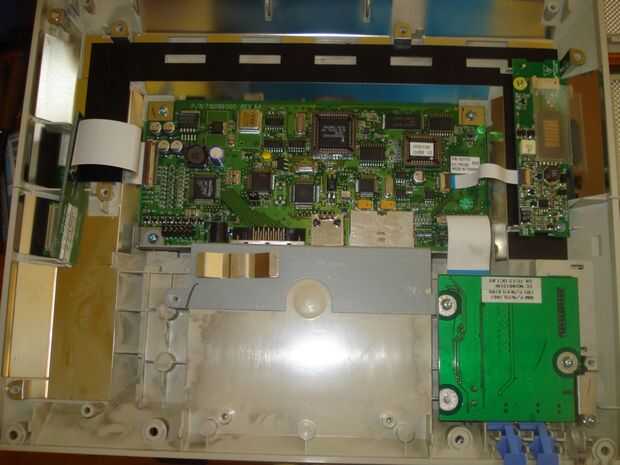

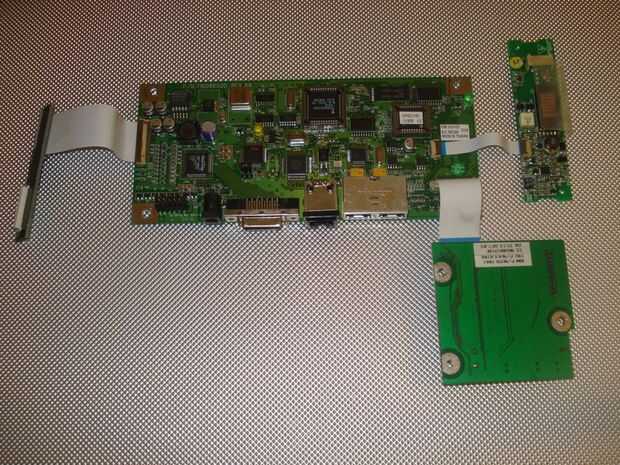

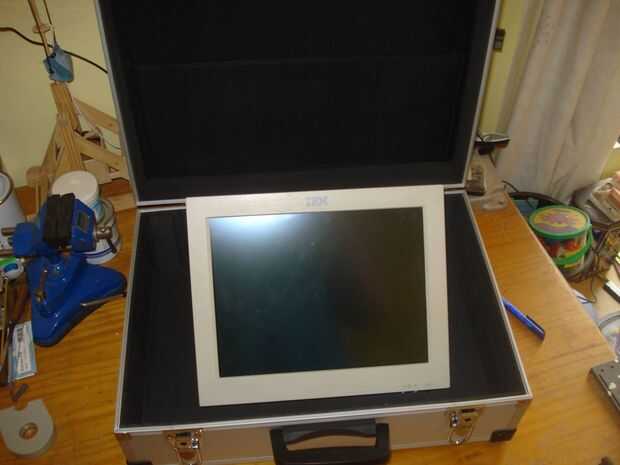

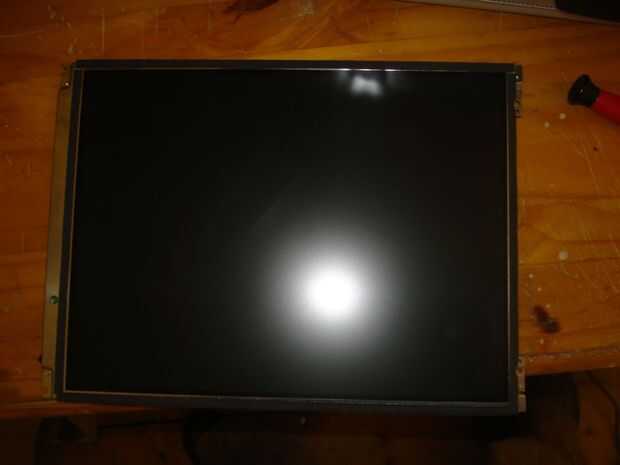

1 | Desmontar la pantalla LCD. Asegúrese de no dañar cualquiera de los cables que se necesitará para el LCD trabajar más tarde.

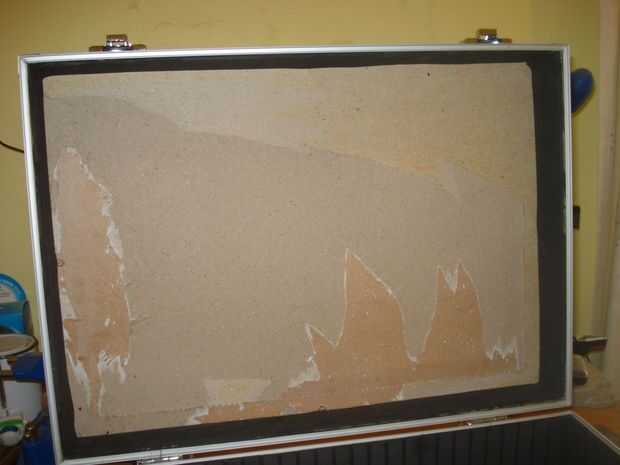

2 | Tira el interior de la caja de vuelo. Tenga cuidado de no para dañar cualquiera de cartulina liner.
3 | Medir las dimensiones internas de la caja superior.
4 | Cortar un panel de madera contrachapada utilizando las medidas.

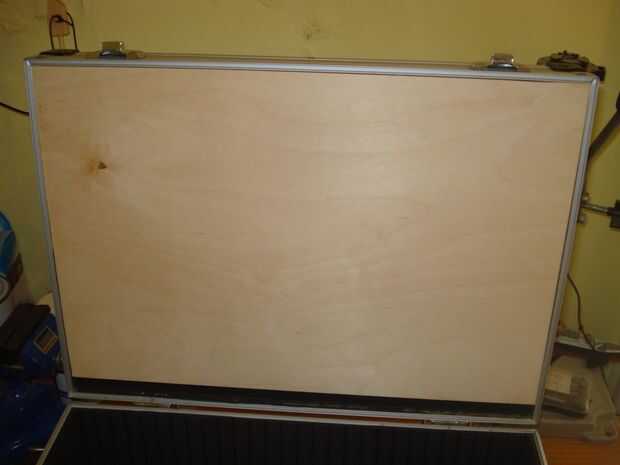

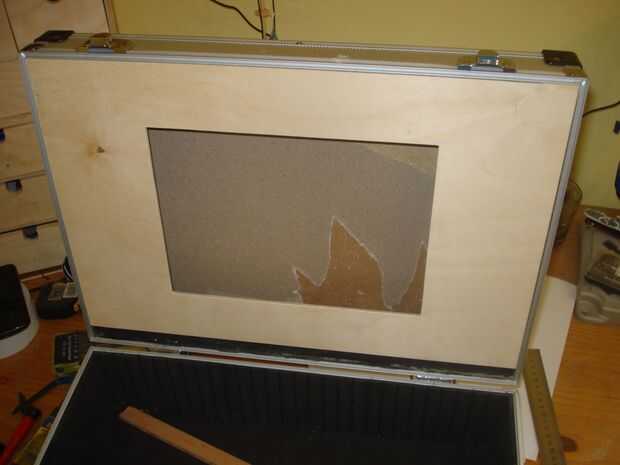

5 | Compruebe que encaja dentro de la caja superior.
El tablero de madera contrachapada que tenía no era lo suficientemente alto para completley relleno la mayúscula tenía una franja abierta en la parte inferior. Más tarde será llenar el vacío con una tira de madera.

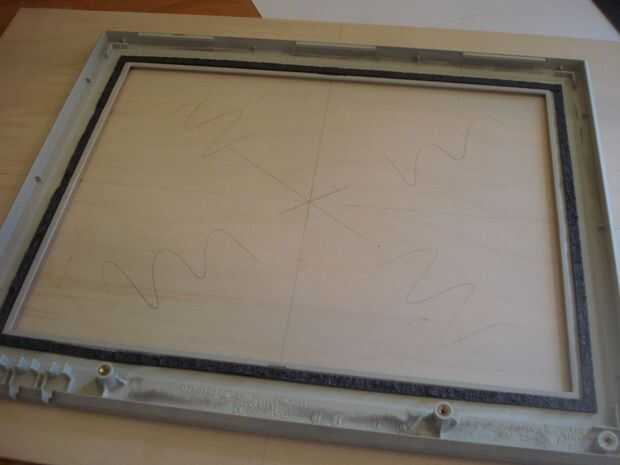

6 | Usando el viejo marco plástico de la pantalla LCD mide el área visible (L x W).

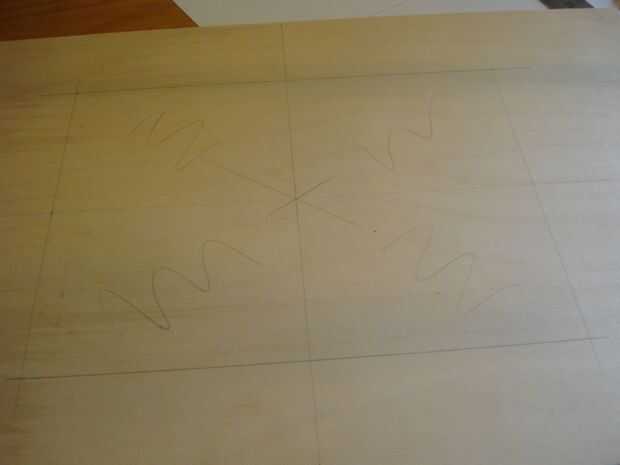

7 | Transferencia de que las mediciones sobre el panel de madera contrachapada Asegúrese de que está centrada en el área y nivel.
8 | Corte el área visualizable desde el panel de madera contrachapada.

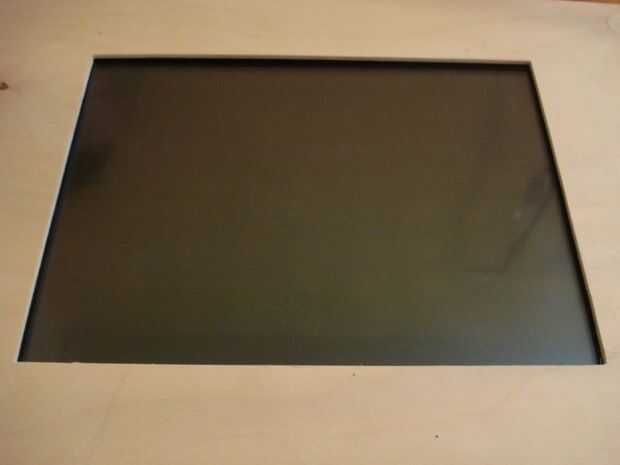

9 | Compruebe que se ajusta a su trabajo.

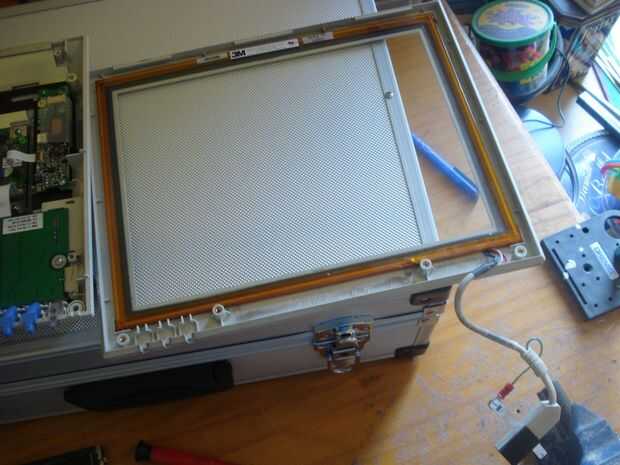

Hay dos secciones para el paquete de pantalla. El panel táctil tiene que sentarse delante de la pantalla LCD. Ambos necesitan fijación en su lugar.

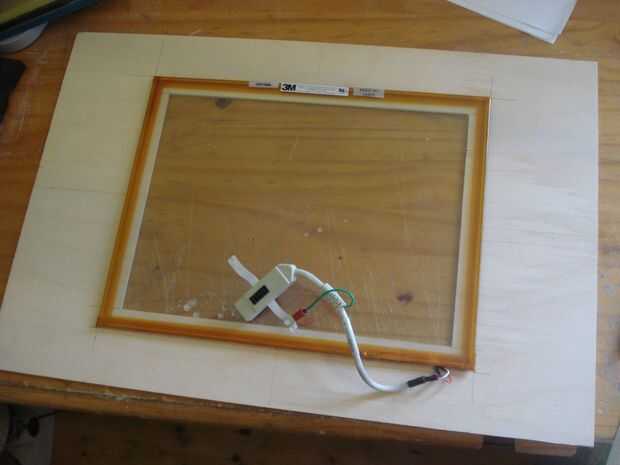

10 | Mientras que el panel de madera contrachapada es cara abajo mida el panel táctil y marca donde van a quedar en la parte posterior del panel de madera contrachapada.

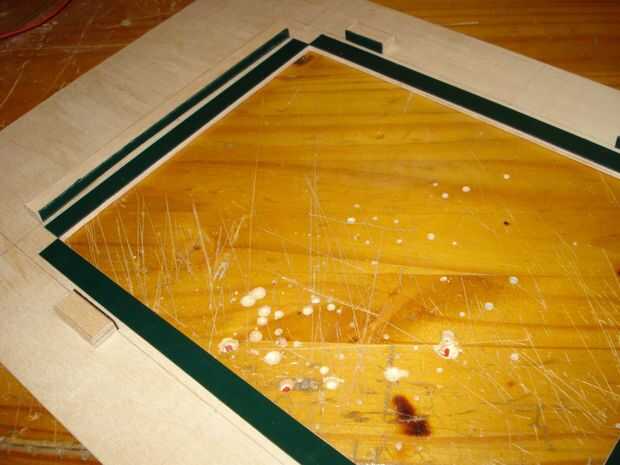

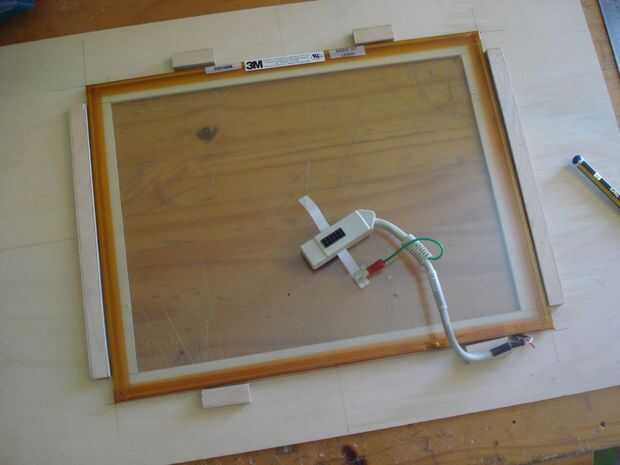

11 | Guía madera pegamento las tiras en la parte posterior del panel de madera contrachapada. He dejado aproximadamente 1mm de espacio libre a cada lado para el acolchado de la espuma.

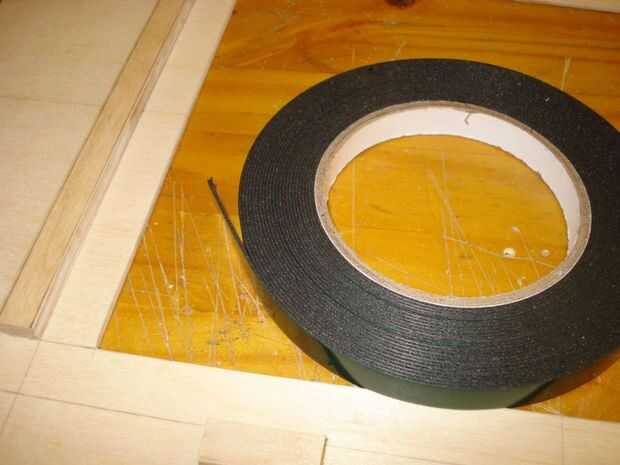

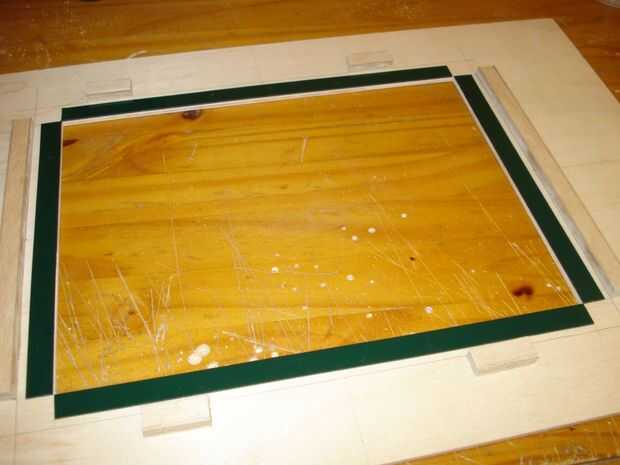

La pantalla descansa directamente sobre el panel táctil. He puesto unas tiras de espuma alrededor de los bordes para dar un poco de protección.

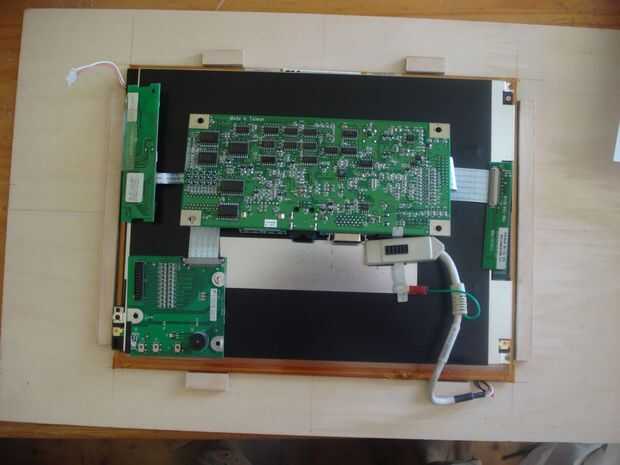

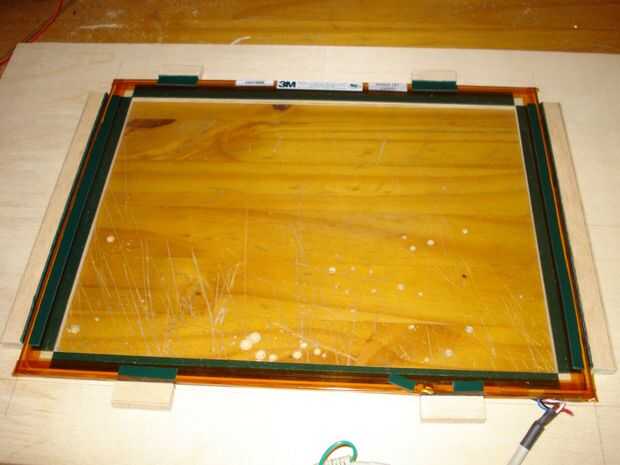

12 | Con la madera contrachapada panel boca abajo y la pantalla táctil en posición, coloque la cara de LCD abajo en la parte posterior de la pantalla táctil. Tome nota de dónde están los agujeros de montaje para el LCD.

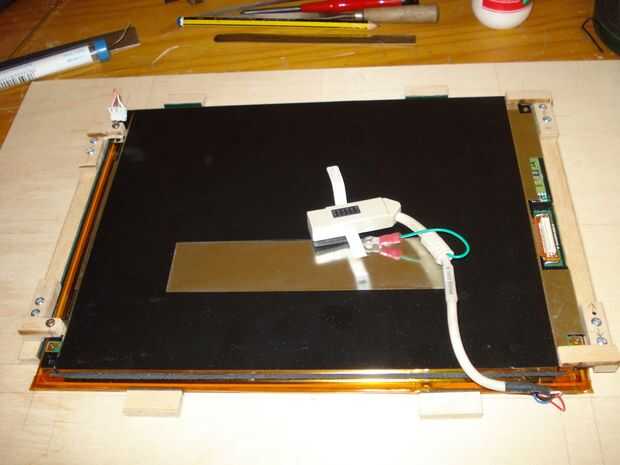

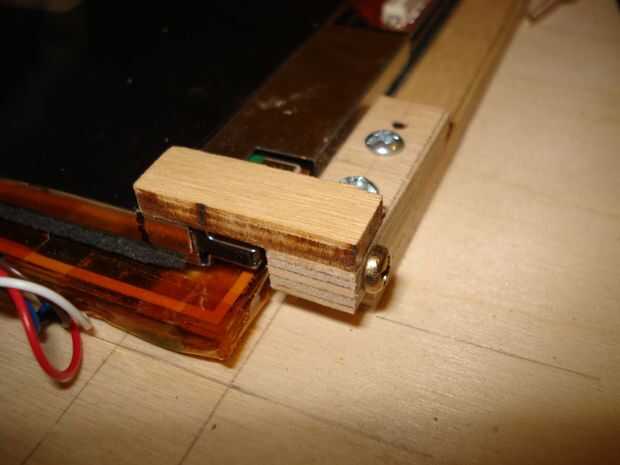

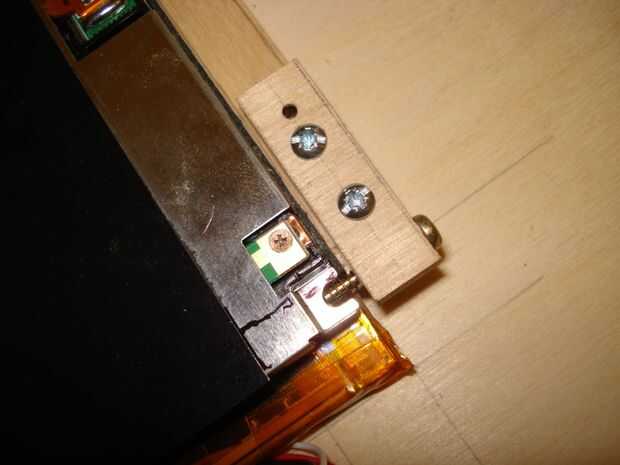

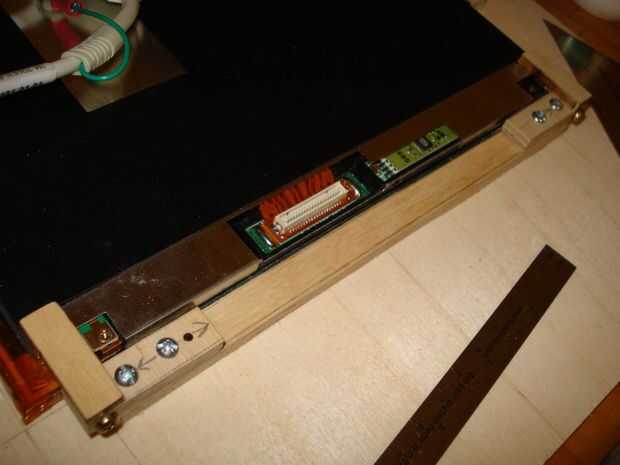

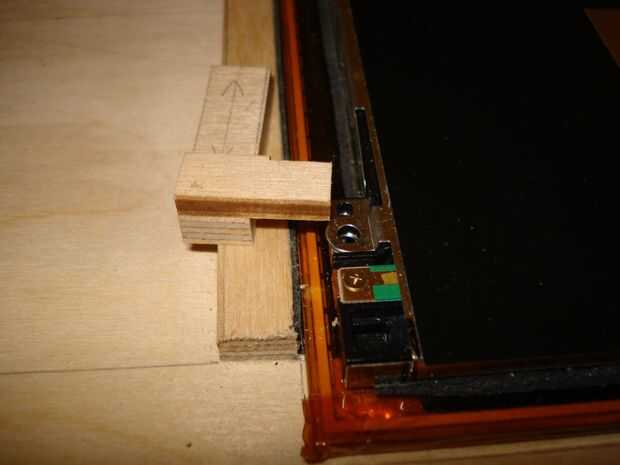

13 | Construir soportes extraíbles de la pantalla LCD en posición.
