Creación de una estación Base para uso con un vehículo autónomo. (7 / 8 paso)

Paso 7: me encanta cuando un plan viene junto

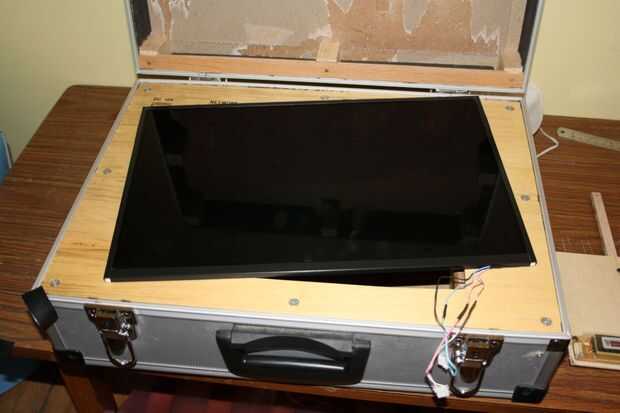

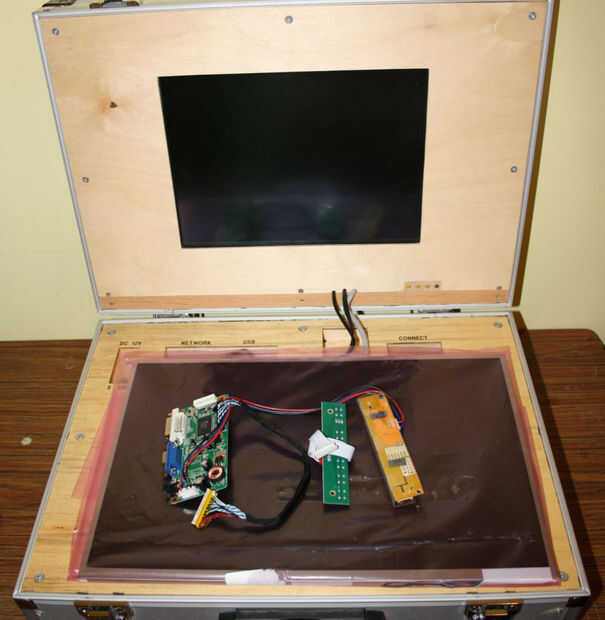

Lamentablemente y después de muchos cambios de parte, el panel LCD se niega a mostrar nada. Tengo un viejo panel de 17" LCD de una Toshiba Laptop a mano así que reemplazando el panel de 12" con un panel más grande de 17". Por supuesto esto significa la pérdida de la función del tacto.

Partes adicionales;

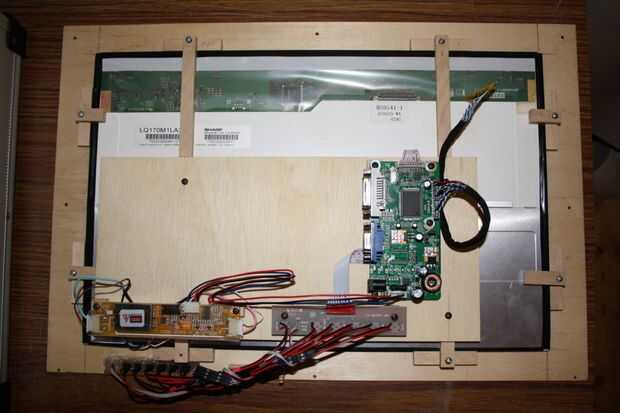

• LQ170M1LA3 Sharp 17" LCD

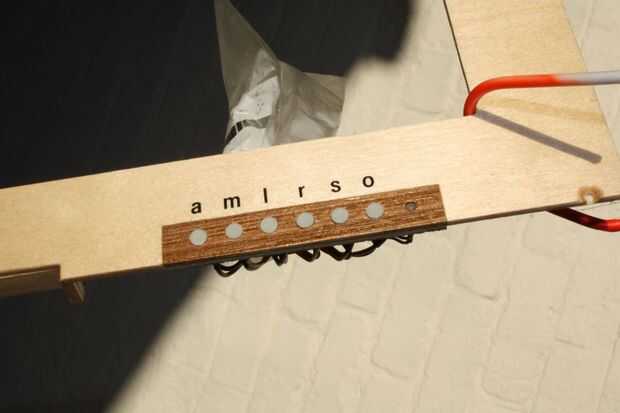

• Tablero de regulador del LCD, inversor, placa de botón y Cables.
• Cable IDE de 40 pines.
• Cable HDMI a DVI.

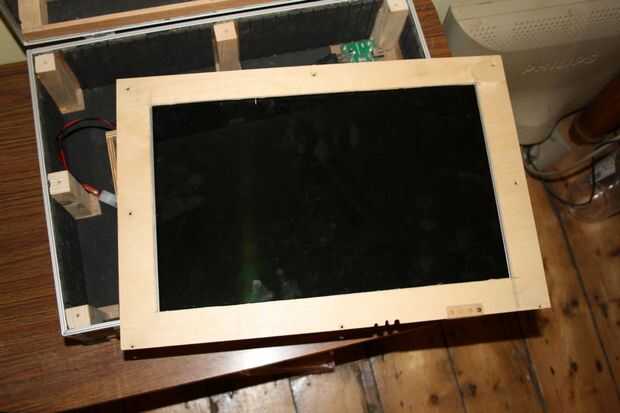

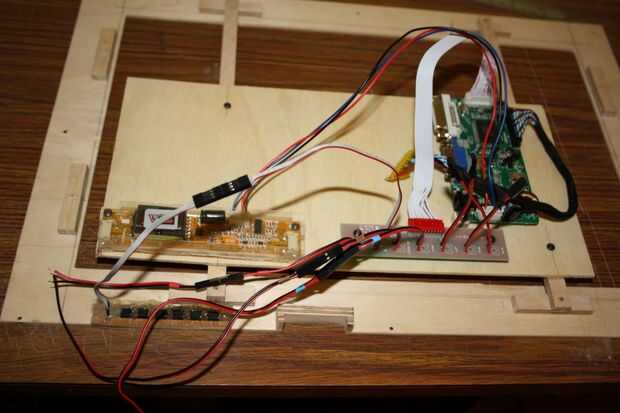

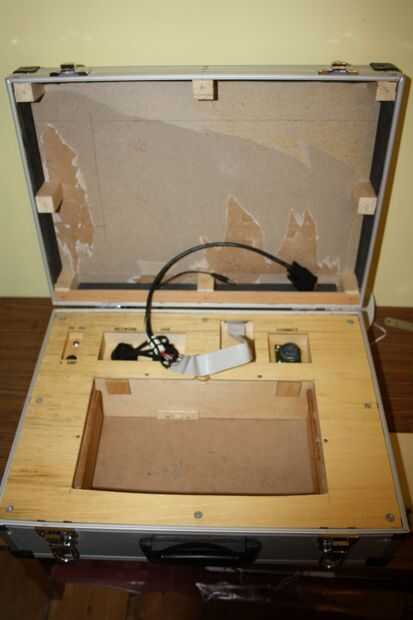

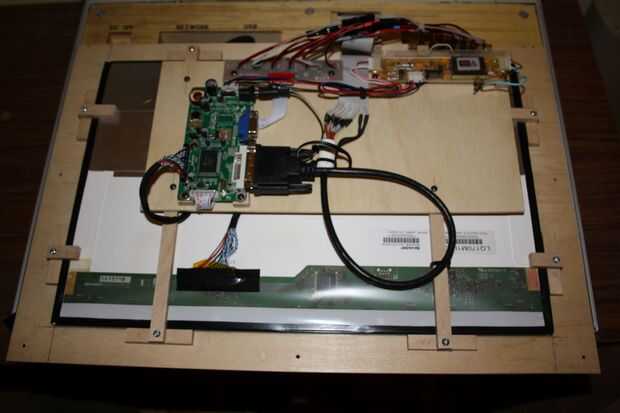

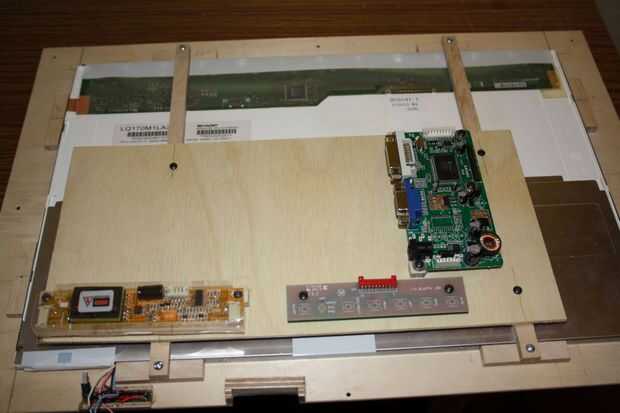

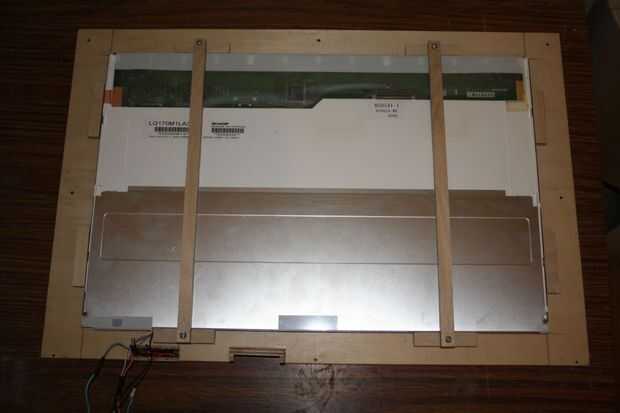

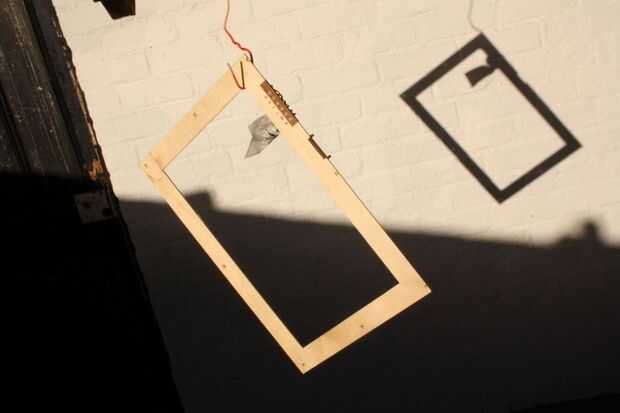

Se ha aumentado el área visible en el panel de madera contrachapada. Los soportes más grandes y dos largueros transversales fijan el panel más grande in situ. Entre los largueros de un panel adicional a la que se montan el PCB.

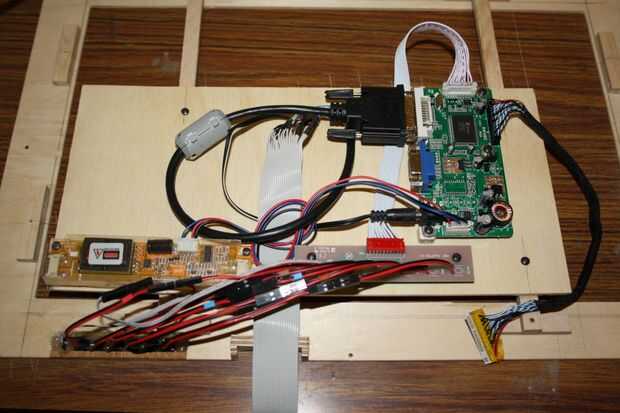

Me corte un HDMI a DVI Cable por la mitad, cuentan los conductores en el cable, 15 y había agregado a seis a la cantidad de energía (3 x 12v y 3 x gnd). Por empalme en el cable IDE plano aumentar considerablemente la resistencia a flexión. Los tres anteriores alrededor de cables que se doblen fácilmente y con el tiempo que esto habría conducido a los cables rotos.
