Creación de una rejilla de LED charlieplexed en ATTiny85 (1 / 5 paso)

Paso 1: Planificación que el cableado

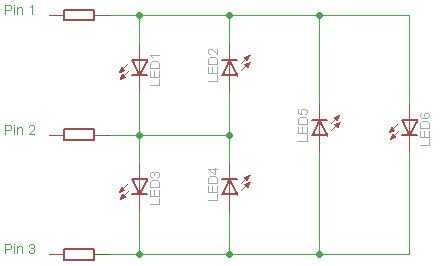

Conceptualmente, no es difícil entender cómo conectar charlieplexing de algunos de los más simples diagramas disponibles en línea (ver diagrama a continuación cortesía de Wikipedia). Sin embargo, quería arreglar 20 LEDs en una malla apretada y dirigiendo todas las diversas conexiones y polaridades parecía como que se complican como escalar de los ejemplos de pin 2 o 3. Lo más importante, para evitar errores durante el montaje, quería que todos mis LEDs para alinearse en la misma dirección de la Junta.

En el siguiente paso verás cómo funciona el cableado para una red más grande de LEDs.
