Creación programática de un modelo 3D para impresión 3D (2 / 5 paso)

Paso 2: Crear un programa en Perl que salidas de VRML

OK, no hace falta ser un genio para darse cuenta de que escribir a mano un montón de código VRML podría conseguir algo tedioso y muy difícil de administrar.  Así que el siguiente paso sería usar algo de lenguaje donde puede escribir funciones que pueden generar código personalizado de VRML.  Qué lenguaje de programación que utilice depende de usted.  Realmente uso Tcl mucho pero eso es sólo una preferencia personal.  Fácilmente puede usar Perl, C, Java, C# o lo que puede dar salida a texto sin formato.  Mayoría de los sistemas Linux tener Perl instalado o puede instalarlo fácilmente con yum o apt-get.  Puede descargar gratis comunidad edición versión de Perl para Windows desde Activestate.com.

Aquí está un ejemplo de un programa en perl que salidas de un modelo 3D simple:

#/ usr/bin/perl

abrir FILEOUT, "> bot_part.wrl" o morir;

imprimir FILEOUT "#VRML V2.0 utf8\r\n";
imprimir FILEOUT "\r\n";
imprimir FILEOUT "# por Jim Brown\r\n";
imprimir FILEOUT "\r\n";

$rad = 3.141592 / 180.0;
$meter = 1;
$cm = $meter / 100.0;
$mm = $cm / 10.0;

$back_plane_width = 24.0 * $mm;
$back_plane_height = 40.0 * $mm;

imprimir FILEOUT "# part\r\n";
imprimir FILEOUT "Transformación \ {\r\n";
imprimir FILEOUT "traducción 0 0 0\r\n";
imprimir FILEOUT "niños \[\r\n";
imprimir FILEOUT "Forma \{\r\n";
imprimir FILEOUT "aspecto aspecto \{\r\n";
imprimir FILEOUT "material \{\r\n Material";
imprimir FILEOUT "diffuseColor 0,9 0,9 0.9\r\n";
imprimir FILEOUT "\} # final material\r\n";
imprimir FILEOUT "\} # final appearance\r\n";
imprimir FILEOUT "geometría extrusión \{\r\n";
imprimir FILEOUT "creaseAngle 0\r\n";
imprimir FILEOUT "beginCap TRUE\r\n";
imprimir FILEOUT "endCap TRUE\r\n";
imprimir FILEOUT "sección \[\r\n";

$x_width = $back_plane_width;
$y_width = 2 * $mm;

imprimir FILEOUT "". sprintf ("%3.8f %3.8f", 0 - ($x_width/2.0), 0 - ($y_width / 2.0)). "\r\n";
imprimir FILEOUT "". sprintf ("%3.8f %3.8f", 0 + ($x_width/2.0), 0 - ($y_width / 2.0)). "\r\n";
imprimir FILEOUT "". sprintf ("%3.8f %3.8f", 0 + ($x_width/2.0), 0 + ($y_width / 2.0)). "\r\n";
imprimir FILEOUT "". sprintf ("%3.8f %3.8f", 0 - ($x_width/2.0), 0 + ($y_width / 2.0)). "\r\n";
imprimir FILEOUT "". sprintf ("%3.8f %3.8f", 0 - ($x_width/2.0), 0 - ($y_width / 2.0)). "\r\n";

imprimir FILEOUT "final de # \] Cruz section\r\n";

imprimir FILEOUT "columna \[\r\n";

$x = $back_plane_width y 2.0;
$y = 0;
$z = 0;
imprimir FILEOUT "". sprintf ("%3.8f %3.8f 3% .8f,", $x, $y, $z). "\r\n";
$y = $y - $back_plane_height;
imprimir FILEOUT "". sprintf ("%3.8f %3.8f 3% .8f,", $x, $y, $z). "\r\n";
$x = $x + $back_plane_width y 2.0;
$z = $z + $back_plane_width y 2.0;
imprimir FILEOUT "". sprintf ("%3.8f %3.8f %3.8f", $x, $y, $z). "\r\n";
$x = $x + $back_plane_width y 2.0;
imprimir FILEOUT "". sprintf ("%3.8f %3.8f %3.8f", $x, $y, $z). "\r\n";

imprimir FILEOUT "\] # final spine\r\n";
imprimir FILEOUT "\} # final extrusion\r\n";
imprimir FILEOUT "\} # final shape\r\n";
imprimir FILEOUT "\]\r\n";
imprimir FILEOUT "\}\r\n";
imprimir FILEOUT "\r\n";

cierre FILEOUT;

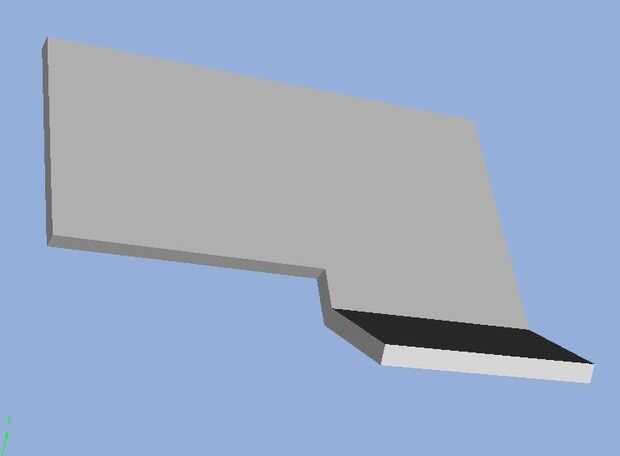

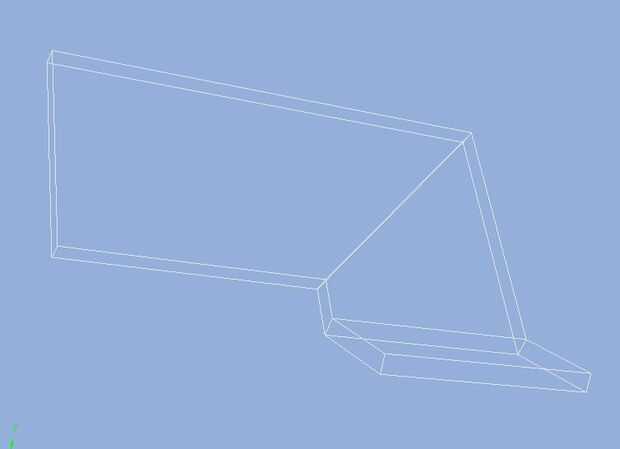

En las fotos de ejemplo se puede ver que se crea un modelo 3D.  Si nos fijamos en la imagen de la estructura metálica, puede decir que tengo que cortar el encendido, o bien el modelo quedaría aplastado.  Esta es una característica de Accutrans3D.

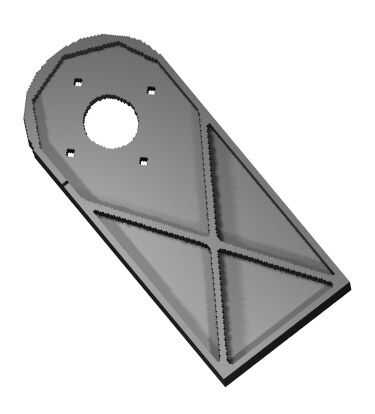

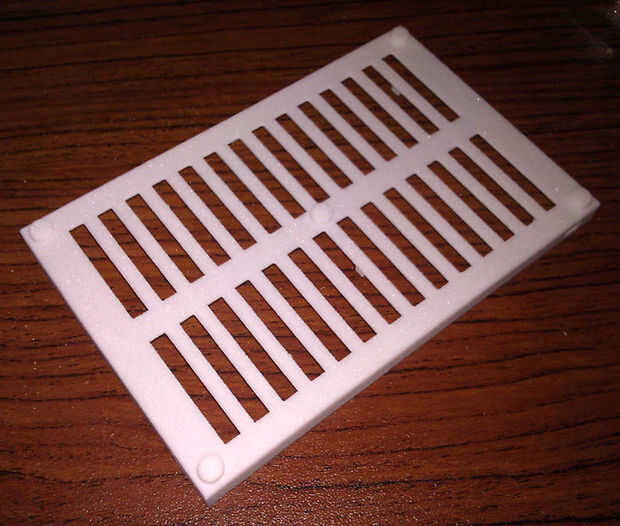

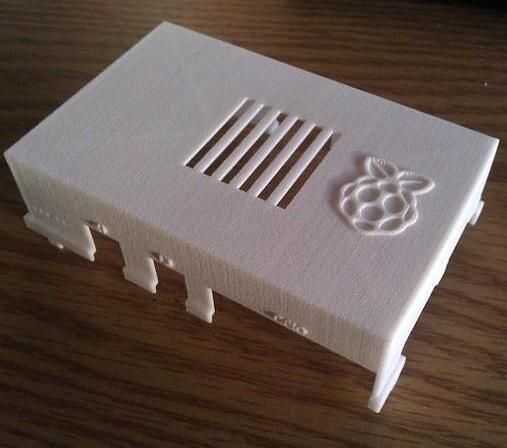

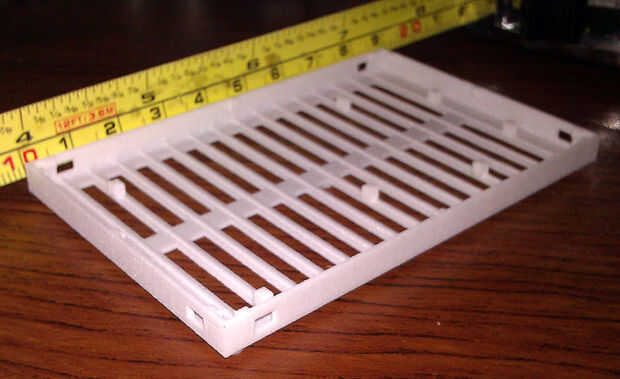

Me imagino que este paso es suficiente para hacer muchos modelos en 3D.  Puedes ver en las fotos de ejemplo, hice un Raspberry Pi caso y había impreso en 3D utilizando este método de crear un programa que salidas de vrml.  Terminé con una bonita caja.  Incluso he añadido texto y un logo de frambuesa Pi encima de la caja.  Probablemente verá cómo con este método podría ser muy potente para hacer un objeto exacto con medidas exactas sin ningún tipo de paquete modelos distintos de código puro.
