Paso 9: Configuración acrílico IR instalación (Hardware)
I. estratificación:Ahora vamos a hablar capas. Este paso es muy importante porque dependiendo de cómo hacerlo, la instalación producirá diferencias en la detección de entrada, el fantasma y la transparencia. Debemos encontrar una manera para equilibrar estos tres perfectamente.
- fantasma se refiere a la "naturalidad" de su interacción con la mesa. Decimos que hay demasiado fantasma cuando las capas de acrílico son demasiado gruesas u ordenado de manera que su tacto no parece sentirse. Si la capa táctil, por ejemplo, una pulgada de la capa de la proyección, el efecto de refracción será más pesado y usted se sentirá como si tus toques. Esto es un problema que no tendrás la experiencia de pantalla táctil completa.
- En cuanto a la detección de entrada, lo que nos preocupa ahora es el rendimiento de detección máxima de la cámara. Existe un umbral donde las capas es demasiado apagado, prohibir que te correctamente causando cualquier colisiones de fotones. Cuando usted presiona en el acrílico, fuerza fotones chocan y provocan "explosiones" de una manera. Esas explosiones son llamadas y leer como "blobs" por el software. Si, por ejemplo, la capa resistente está demasiado lejos de la cámara o la capa de IR, no será colisiones, leídas por el software.
- Transparencia se refiere a la capacidad del usuario para ver a través de la pantalla LCD. Esto se puede utilizar creativamente o puede ser malo. Principalmente está borrosa la línea entre el bien y el mal en este asunto.
Configuraciones II. ejemplo:Ahora compartir las configuraciones con que experimentamos y le permiten elegir la mejor opción:
* Protector se refiere a acrílico resistente a la abrasión* IR se refiere a Endlighten acrílico
* El apoyo se refiere a acrílico extruido de FF
- El plan original:
---Protección (3-5 mm)---
=== IR (8-10 mm) ===
~ ~ ~ LCD (2 mm) ~ ~ ~
Difusa (1-2 mm) ***
___Support (8 mm) ___
.
.
.
. ~ 3 pies
.
.
.
_________|--camera--|___________
** Informe: Pesado fantasma se produjo por el apoyo que tan grueso. Además, las colisiones en la IR no escapan de la pieza de 10 mm a través de la capa difusa. Apenas consiguió blobs registrados a menos que el usuario aumento de la presión del tacto (que podría dañar la integridad del sistema) y eliminar la capa protectora. Además, era demasiado grande la distancia entre la cámara y las capas. Descubrió que funciona mejor si se reduce la distancia de la cámara, se redujo el espesor de la IR y el apoyo:
---Protección (3 mm)---
=== IR (8 o menos mm) ==
~ ~ ~ LCD (2 mm) ~ ~ ~
Difusa (1-2 mm) ***
___Support (< 8 (tal vez 3) mm) ___
. ~ 1-2 pies
_________|--camera--|___________
Esto parece ser lo que funcionará mejor.

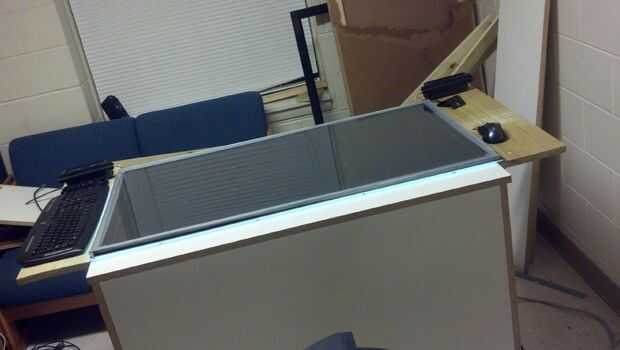

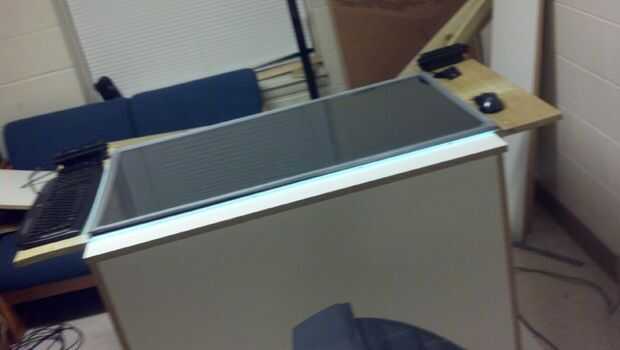

2. la siguiente configuración trabajada debido a la robustez de la caja:
=== IR (8 mm) ===
~ ~ ~ LCD (2 mm) ~ ~ ~
Difusa (1-2 mm) ***
___Support (3-5 mm) ___
.
.
.
.
.
~ 3 pies
.
.
.
.
_________|--camera--|___________
Informe: Blobs estaban presentes pero débiles. cierto grado de presión era necesario para el registro de entrada. También, debido a la robustez de la caja, nos no tenía que preocuparse de las capas de deformación. La distancia inicial probada era 3 pies. Suponemos que si la distancia se redujo a 1,6 pies, los blobs se leer perfectamente como la lente que compramos de acuerdo a esto matemáticamente. Sólo grave problema sería la exclusión de la capa protectora, sin embargo el Endlighten fue que inesperadamente durable mientras limpiar de vez en cuando hacia abajo. Recomiendo esta configuración.

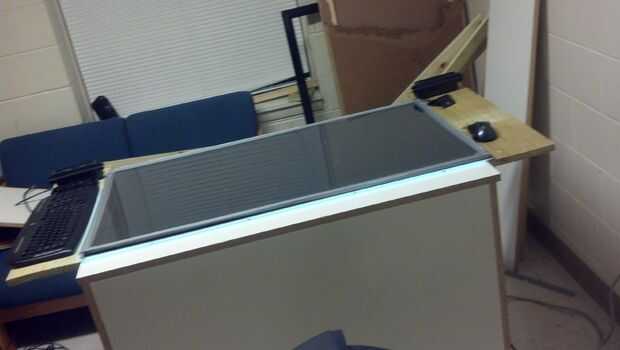

3. configuración creativo: esta es mi favorita personal:
=== IR (8 mm) ===
~ ~ ~ LCD (2 mm) ~ ~ ~
___Support (3-5 mm) ___
~ 1-2 pies
_________|--camera--|___________
** Informe: Blobs perfectos leer. Además, disminuir el tamaño de 3 pies a 1,6 ft sólo sería mejor (para que nos Coloque una capa de protección). Lo malo es que ya se ha eliminado la capa difusa, aumenta la transparencia. Sacrificamos transparencia para detección perfecta y prácticamente ninguna imagen secundaria. La transparencia no es malo cuando el sin luz ambiente (es no intrusivo). Si el usuario desea utilizar la tabla en un área con luz ambiente, esta configuración no se recomienda ya que no aparecerá la pantalla en máxima calidad. Si el usuario es creativo, puede mostrar las entrañas del sistema y hacer muy presentables. Puede intentar esto:
---Protección (3 mm)---
=== IR (8 o menos mm) ==
~ ~ ~ LCD (2 mm) ~ ~ ~
___Support (3 mm) ___
. ~ 1-2 pies.
_________|--camera--|___________
Lo anterior es el ejemplo de la configuración que nos estamos moviendo hacia en el momento de experimentación.

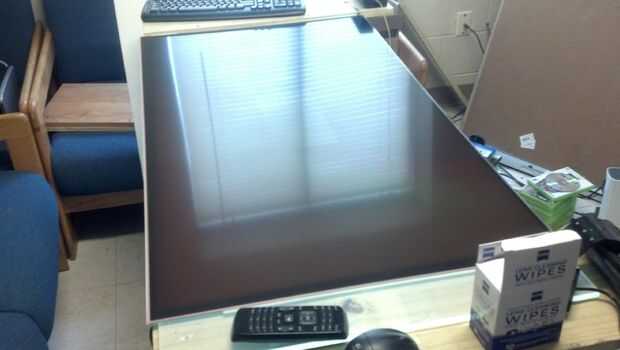

4. programa de instalación que necesita explorar más:
=== IR (mm 8-10 o menos) ==
~ ~ ~ LCD (2 mm) ~ ~ ~
. ~ 1-2 pies.
_________|--camera--|___________
** Informe: No se recomienda a menos que se agrega una capa de apoyo (LCDs son muy frágiles), pero es una configuración interesante. recibió casi perfecta, no crean, sin embargo gran parte de la transparencia. Quizá añadiendo una capa de apoyo y una fina capa difusa funcionará.
III. comentarios
R. la hoja de difusor que fue el más grueso que viene con el LCD como mi compañero botó accidentalmente a los más pequeños. Estoy bastante seguro de que las hojas más finas habría funcionado mejor para reducir la transparencia en el caso de las configuraciones que hemos construido sin capas difusas.
B. muy animo el constructor para leer a través de otros proyectos realizados en los foros de grupo NUI y formular un plan de diseño antes de comenzar el proyecto.
C. no me sentía que necesitaba explicar cuidadosamente el montaje para el panel de LCD en el cuadro. Todo lo que tienes que hacer es colocar por encima de la capa de soporte y vuelva a conectar el FFC apropiado a los zócalos de la placa T-con. Es importante que les Conecte a las tomas corresponden a. También, asegúrese de que los conectores estén limpios y que el FFC correctamente. Si colocarlos al revés o incorrectamente, puede ver una columna de píxeles muertos. Esto no es nada para alarmarse demasiado sobre como usted sólo necesita fijar la conexión.
