Paso 6: Reasignar su televisor - una guía paso a paso (Hardware)
- a. hace que el televisor evita la cuestión de la FFC
- b. son lo suficientemente cómoda como para rasgar su televisor aparte.
- c. entender que no quiero se hace responsable de los daños que causa, ni los riesgos a sus vidas.
- d. haber leído esta sección al menos una vez.
Desarmar el TV:
- Por supuesto, la primera cosa a hacer es apague y retire el cable de CA y suavemente Coloque la televisión pantalla abajo sobre una superficie plana y estable.

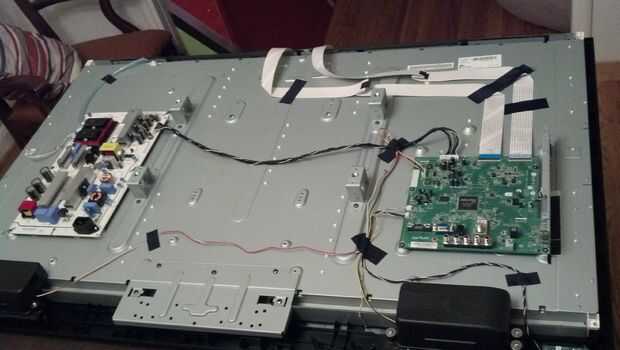

- Con un destornillador, desenroscar los tornillos que sujetan la placa de respaldo en su lugar y retire la placa de respaldo. Debería ver algo similar a la primera foto de arriba. Por suerte, el Vizio que seleccioné es muy simple y no tiene demasiadas tablas. En el caso de no atenerse con la Vizio y optó por algo más, aquí va un desglose de lo que verás:

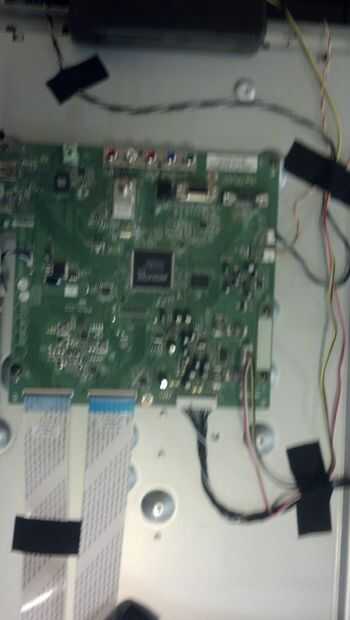

- El Consejo principal: Esta es la pieza más obvio que encontrarás. Es un circuito impreso que contiene las entradas de audio y videos para la TV. Verás los puertos HDMI, USB y s-video. Este alberga la CPU (en algunos televisores) y también se conoce como la placa base o el módulo principal.

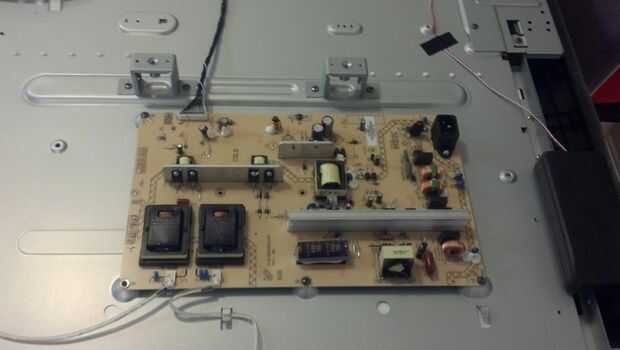

- Power Board: Esta es la tabla de circuito de aspecto extraño. 98% del tiempo, será un color amarillo pardusco. Éste es el engorroso/más pesado de los tableros y alberga un par de condensadores, inductores y disipadores de calor. Más evidente es el tablero de suministro de energía ya que es donde se conecta el cable de CA a. Dato curioso: muchas veces, la gente va a reemplazar TV creen que se daña cuando el problema real sólo puede ser que un solo condensador ha fundido. Ya que uno de estos puede costar un par de centavos de dólar, es curioso cómo pagamos más de $400 para un arreglo de $1.
- Tablero del inversor: Largo fino tablero en el borde de la pantalla. Contiene varios transformadores y realiza operaciones de lógica con respecto a la luz de fondo y la pantalla.
- T Con tablero: el tablero más pequeño y es un tablero de la lógica. En su mayoría contiene la CPU (en algunos televisores) y virutas de proceso.
- Altavoces: puede mantener o reemplazar con mejores. Elección es suya.
- LED para símbolo de TV: un simple LED que se ilumina como un indicador de que la TV está en. Usted puede desear que esta alrededor.
- Tarjeta de circuitos para botones: esto es sólo una placa de circuito en el lado donde el encendido/apagado, canal, volumen, etc interruptores son. Puede que no necesite esto.
- Un conjunto de cables planos largos: son el FFCs. El Vizio tiene cables de 3 pies que está más allá de perfecto.
- Tomar una foto de todo. Hay que recordar cada conexión de cada componente que puede volver a conectarse.
- Con seguridad quitar todos los componentes y desenroscar las juntas de la parte posterior. Retire los altavoces y todo. Los conectores suelen ser conectores de fuerza de inserción cero (ZIF). Mantener un extremo de ambos de los cables FFC conectados a la tarjeta del inversor.
- Usted verá una placa de metal trasera con agujeros. A través de esos agujeros, probablemente verá hojas blancas. Ésos son los difusores y estamos tratando de llegar a los. Desenroscar los tornillos que sujetan la placa juntos y quite la placa. Para ello, tenemos que sacar la cubierta plástica frontal por lo que tendrás que girar el televisor. Hacerlo con cuidado no quiere riesgo de dañar la pantalla LCD.
- Sacar la carcasa y trabajar su manera destornillando hasta llegar a la pantalla. Suavemente y con seguridad quitar los conectores en el panel. Los conectores verdes y marrón no salen. Si parece no sale, lo más probable es que no. Ser muy cuidadoso aquí.
- Coloque el panel LCD con seguridad sobre una superficie plana y envuélvalo con una manta o algo que lo protegerá. El panel es ~ 2 mm de espesor y por lo tanto, fácilmente deformado. Tener a un amigo le ayudan a manejar para que distribuya el peso. Ahora a todos eso teoría de leer en la sección anterior y ser sorprendido por lo compacto del panel es pensar.

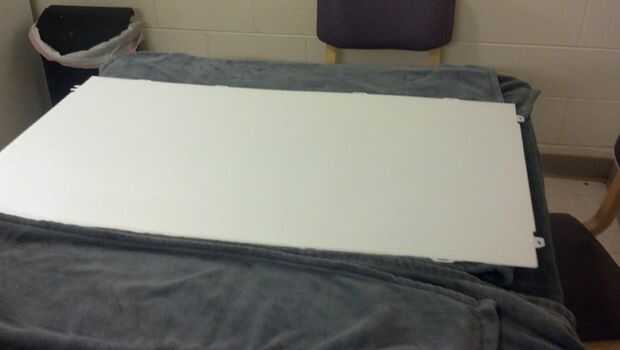

- En la pantalla LCD son los difusores blanco. Tenga cuidado ya que es probable ser cargada estáticamente. Los difusores sirven para distribuir uniformemente la luz blanca en el panel de la luz de fondo. Puede que no necesite los tres aunque. Optamos por utilizar la más gruesa como los otros no hicieron nada para nosotros. El caso puede ser diferente para usted. Por ahora, solo mantenerlos hasta la prueba de la pantalla LCD.

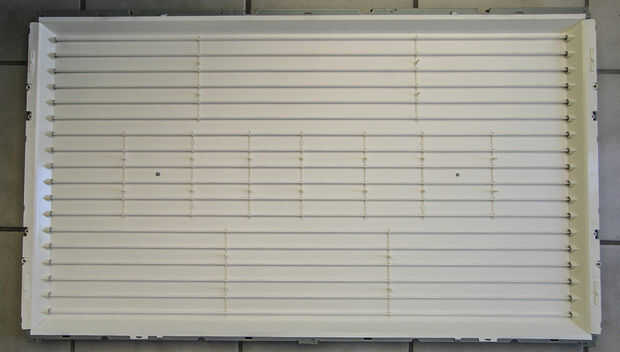

- Haz lo que quieras con la luz de fondo. Si se opta por un tamaño < 25" diagonal, realmente puede hacer la luz de fábrica trabajo y eludir el costo de los LEDs blancos. Si no, haz lo que quieras con él, con el propósito de esta tabla, ya no es necesario.
¿** Necesita más cuadros? Este caballero encima en los foros de NUI fue la responsable de que nosotros en el Vizio. También hicimos una lágrima abajo e incluye un par de fotos vale la pena echar un vistazo. Perdí la mayoría de mis fotos en la transferencia desde mi teléfono de usé su como mi primera imagen de esta sección. Crédito va a él en esa nota.
