Paso 3: Armar su caja de cambios
Según lo que desee tu gadget liquidación para hacer, la complejidad de la caja de engranajes cuerda va a cambiar. Te recomiendo tratar de mantener tan simple como sea posible - Esto asegurará hay partes menos móviles y, por tanto, menos cosas que pueden salir mal.

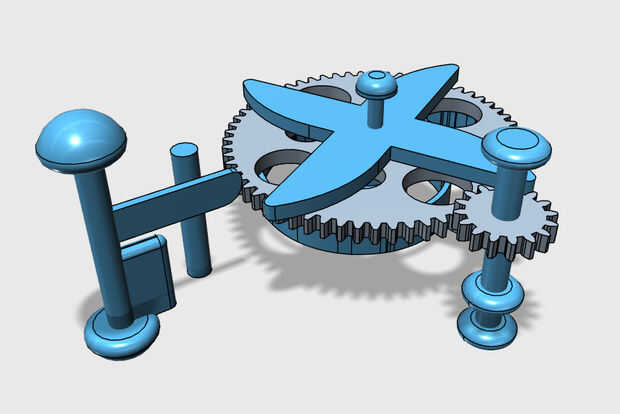

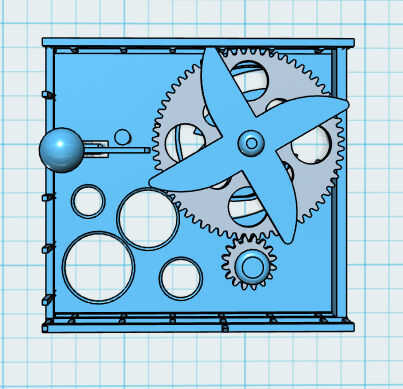

Una de las opciones que tienes para tu caja de cambios de cuerda es si usted quiere ser capaz de tener su primavera relajarse tan pronto como te dejaron ir o tener una especie de 'captura' para mantener el resorte de la herida hasta que pulse un botón. Diseñé este 'captura' simplemente como pude. A '+' mirando el brazo (que se adjunta a la parte superior del engranaje principal, que a su vez está conectada con la primavera a través de un eje) gira como viento a la primavera, clic pasado otro brazo fino (el brazo delgado está diseñado para doblar un poco) que se encuentra en el lugar (no se puede hacer con el + brazo). Como la primavera es dejar ir el + brazo hará girar alrededor y el brazo fino que será imposible hacer clic pase como un palillo es detener el el delgado brazo de flexión hacia atrás. Para permitir que el desenredo de la primavera, presione el brazo delgado hacia abajo (pulsando el botón en la parte superior), liberando el + brazo.

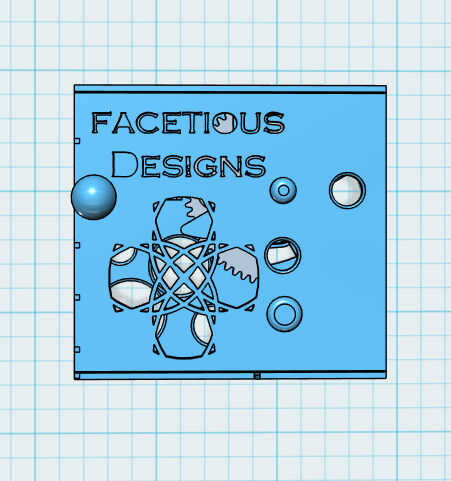

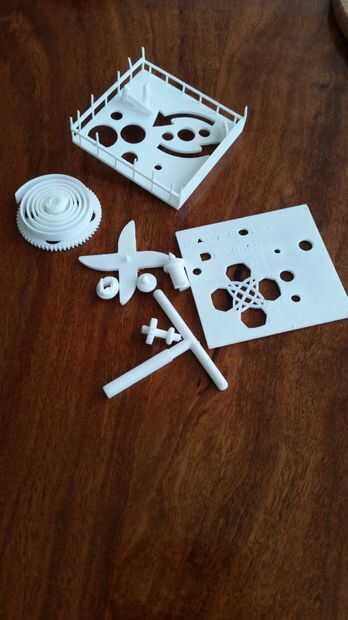

* se muestra arriba es mi primer trabajo 3D impreso cuerda caja incluyendo fotos de él después de disecó it *
* a continuación está disponible el diseño básico de un archivo STL (WPBasic.zip) - con cremallera para su comodidad *
