Crear A parte el perfil de una imagen externa (2 / 10 paso)

Paso 2: Insertar una imagen en un dibujo.

Diseño de Alibre abierto, seleccionar dibujo nuevo, elija hoja en blanco (un paisaje (11x8.5 pulgadas) y marque la casilla crear dibujo vacía. Ignorar a escala de la vista por defecto, ampliará más adelante. Una vez abierto el plano Asegúrese de que las dimensiones se establecen en pulgadas decimales. Esto hará que sea más fácil y más exacto de la escala.

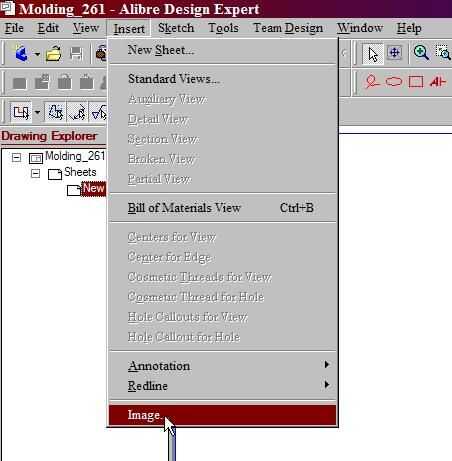

Asegúrese de que la nueva destaca en la columna de explorador de dibujo. En el menú Insertar, seleccione imagen. Aparece el cuadro de diálogo Seleccionar imagen. Navegue hasta la ubicación guardada de la imagen que desea insertar. Haga clic en el nombre del archivo de la imagen. Haga clic en abrir. Aparece la imagen flotante en el espacio de trabajo dibujo y el puntero del ratón ha cambiado a un icono de punteado de mira. Haga clic en el icono de punto de mira en la hoja de dibujo para colocar la imagen de cerca (pero no sobre) la esquina inferior izquierda de la imagen. La esquina inferior izquierda representa la posición del origen en una pieza o conjunto. Esta colocación de imagen nos ayudará más adelante.

Guardar el dibujo como Molding_261 (Alibre le añadir la extensión de archivo. AD_DRW cuando usted haga clic en guardar).
