Crear A parte el perfil de una imagen externa (3 / 10 paso)

Paso 3: Determinar el tamaño de la imagen.

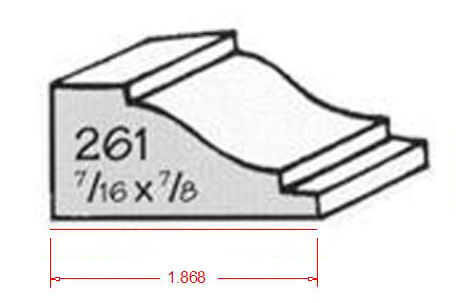

La parte de la moldura que nos interesa es el perfil (la cara gris). Si recuerdan su escuela secundaria redacción de clase, las líneas verticales y horizontales en la cara principal del perfil son líneas de longitud verdadera. Esto significa que después hemos escalado la imagen será el borde inferior 7/8" y el borde izquierdo será 7/16". Entonces será sencillo encontrar las dimensiones de las otras partes.

Dibujo 2D para activar y seleccione línea. Dibuje una línea horizontal justo debajo de la línea de fondo. Para que sea fácil de ver, use el punto de mira para ayudarle. Dimensión de la línea de salida sketch mode.

Sugerencia: A veces las líneas de la imagen pueden ser muy amplias y es difícil decidir dónde comenzar la línea. Ese fue el caso aquí. Tenía Cruz delgado y ancho líneas. Así que decidí iniciar mi línea colocando el punto de mira en el borde izquierdo de la línea vertical borrosa izquierda y parar en el borde izquierdo de la línea vertical derecha difusa. Salir del modo de dibujo.
