Crear A parte el perfil de una imagen externa (8 / 10 paso)

Paso 8: Restringir y dimensión de la pieza.

El perfil de la imagen parece tener limitaciones paralelas aunque no hemos puesto ninguna, porque tuvimos cuidadosos cuando hemos trazado las líneas. He probado a poner una restricción perpendicular en pero llegó un mensaje diciendo que limitaría demasiado el perfil. Lo ideal sería entonces todos que tendríamos que añadir dimensiones.

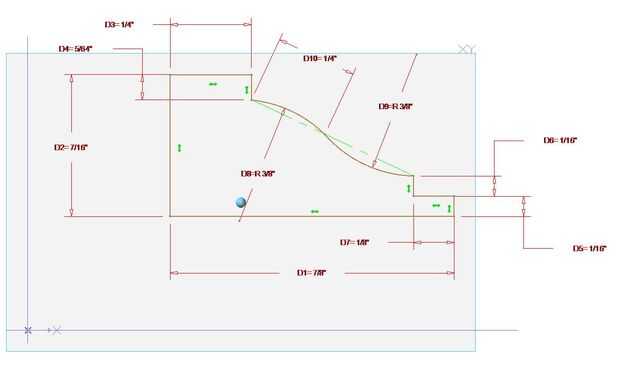

Usted puede restringir y dimensión diferente que tengo debajo. Se ha añadido una línea de referencia para el área de arco. Dimensiones entonces la cantidad del arco superior para mostrar, ya que los arcos tienen el mismo radio pero no la misma longitud. Por último, obliga los puntos donde los arcos unen la línea de referencia.

Guardar la parte como Molding_261 (Alibre le añadir la extensión de archivo. AD_PRT cuando usted haga clic en guardar). No salir todavía.
