Paso 3: Hacer contornos y colocación de salida para el láser
Una vez que el modelo es el tamaño deseado, puede iniciar el proceso de perfilado y disponiendo todo para el corte y grabado.

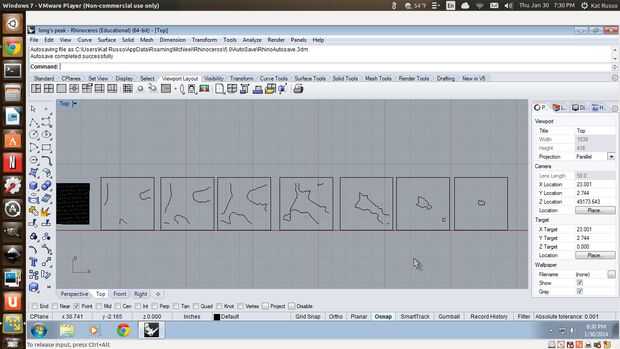

Crear dos puntos, uno en la parte superior izquierda de tu modelo y el otro en la parte inferior derecha y usar esos puntos para crear un rectángulo, que actúa como un cuadro delimitador. Este cuadro será el tamaño de cada pieza de acrílico. (Puntos visibles en la imagen 1) Centro de su paisaje por consiguiente. En la imagen 1, he no todavía pasé mi paisaje para que el fondo es a Z 0.

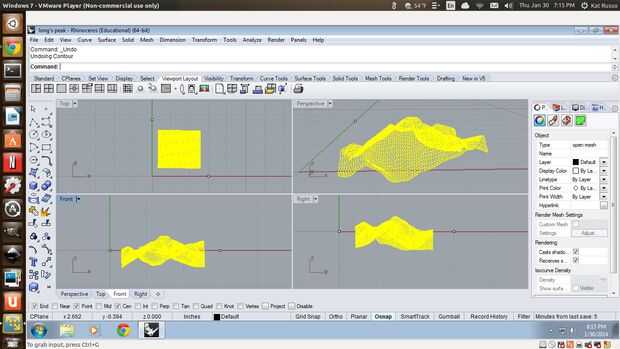

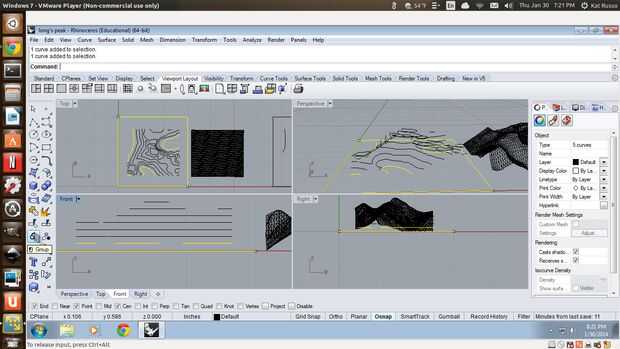

Utilice el comando contorno y ajuste la distancia entre los contornos como el grosor del acrílico. Dependiendo de cuántas líneas quieres, quizás tenga que redimensionar el modelo en consecuencia. No proyecto las líneas al plano C todavía, sólo mover el modelo 3D de referencia fuera del camino. Seleccionar la capa inferior de contornos (he encontrado que es más fácil utilizar la herramienta de selección de caja, para que usted no se olvide de seleccionar toda la capa) y con el cuadro delimitador (imagen 2). Mover el grupo al lado, hacer otro recuadro y repite el proceso hasta que cada capa contorno tiene su propio recuadro (imagen 3). Entonces, todo al plano de C, mientras que en la vista superior del proyecto.

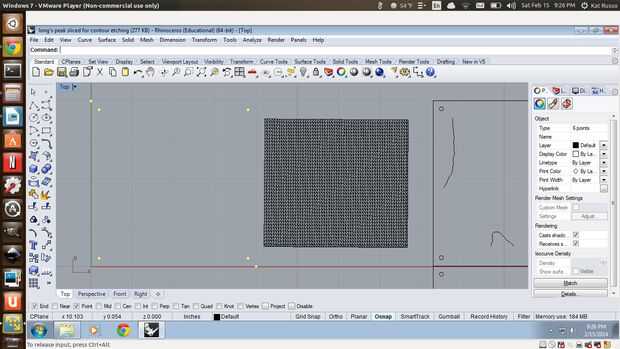

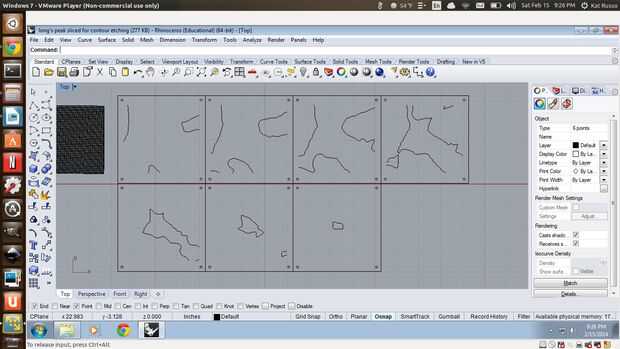

Cuando hice mis propias piezas de acrílico, no positiva que existiría un pegamento o cemento que me gustaría visualmente, así que decidí utilizar clavos de latón plateado en las esquinas del acrílico para mantenerlos juntos. En Rhino, creé que el láser sería recortar para que las uñas podrían instalarse fácilmente en los círculos. Para ello, agrupar capas de contorno y cuadros delimitadores juntos, pero no sepárelas aún. Para el largo pico de acrílico, hecha el delimitador cajas 4 "x 4". Las uñas tenían un diámetro de 0,098". Quería que el agujero sea 0,2" fuera de los bordes. Fue entonces algunas matemáticas simples - hacer puntos en (0.2,4.8), (0.2,0.2), (4.8,4.8), y (4.8,0.2), luego crear círculos con un radio de 0.049 en esos puntos (imagen 4). Cada grupo fue asignado a un conjunto de círculos de la esquina, y todo el grupo fue trasladado y proyectado al plano C. Los grupos se encajó a presión juntos y dispuesto a cortar con el cortador del laser (imagen 5).
