Paso 4: Inkscape: agregar líneas de corte

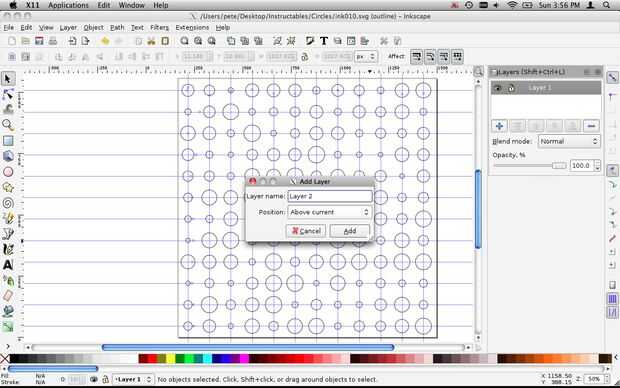

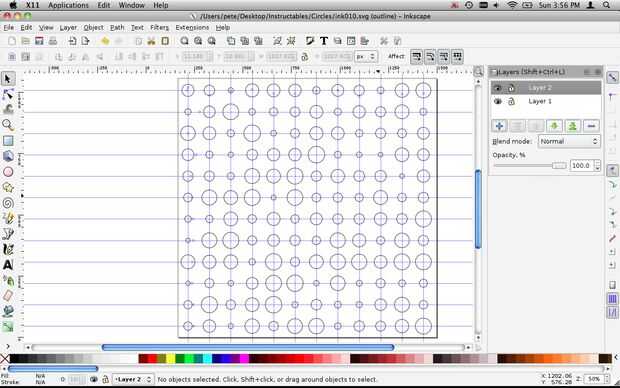

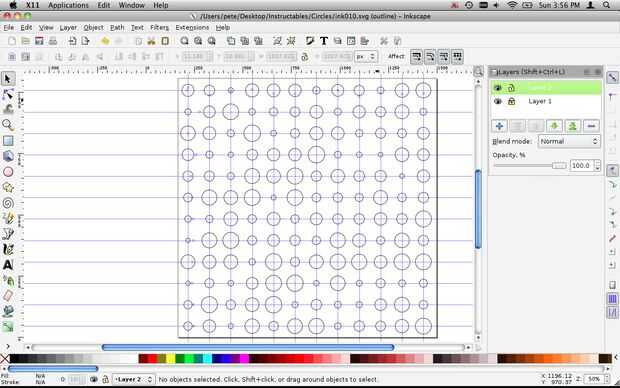

Empezaremos dibujando unos cuadrados a lo largo de las directrices. En primer lugar, crear una nueva capa en Inkscape, por lo que en el menú "Capa" a ver "Capas...", que mostrará la paleta de capas. La capa actual es la "Capa 1" así que si hacemos clic en el signo más vamos a añadir otra capa. A llamar la nueva una "capa 2" y colocar encima de la capa actual. (También puede bloquear capa 1 por ahora, ya que no se haciendo las ediciones que por ahora).

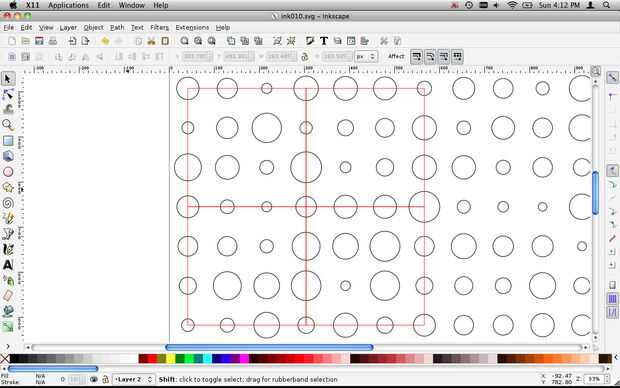

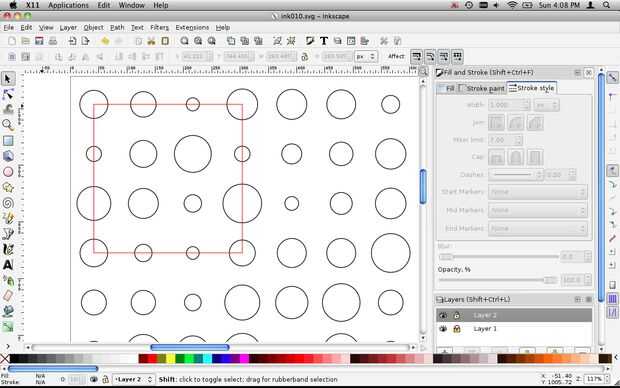

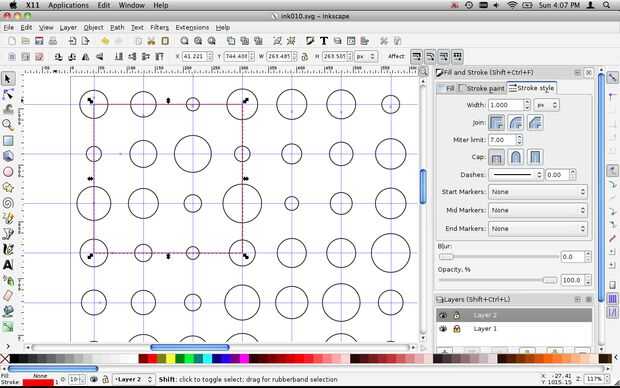

Ahora usaremos la herramienta Rectángulo para dibujar un cuadrado. (Vamos a cambiar al modo de visualización "Normal" en el menú "Ver" primero aunque.) He dibujado mi plaza para cubrir 9 secciones de la red, o un área de 3 x 3. Si su movimiento es demasiado fino puede ser difícil de ver, así que cambiar la carrera para ser por lo menos 1 píxel de ancho y elija un color además de negro, algo como rojo es una buena opción. Si apagamos las "guías" en el menú "Ver", las cosas son mucho más fáciles de ver. Ahora debemos tener una plaza roja corte círculos por la mitad alrededor del perímetro y unos círculos completos en el medio. A copiar y pegar el cuadrado rojo y coloque tres más hasta que tengamos cuatro cuadrados en total, en una cuadrícula de 2 por 2. (Utilice a las guías para ayudarle a posicionar y cambiar entre "Normal" y "Esquema" modos de visualización. (Siempre puede eliminar todos los círculos extras que entran en el espacio que realmente usaremos, o se podrían definir más zonas a cortar).

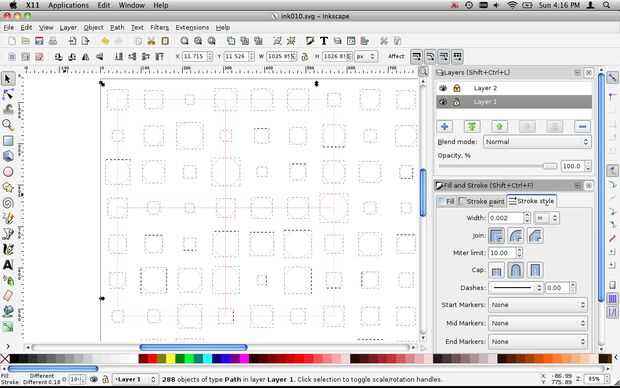

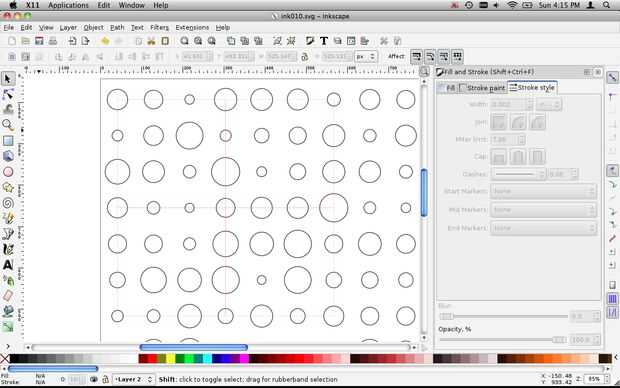

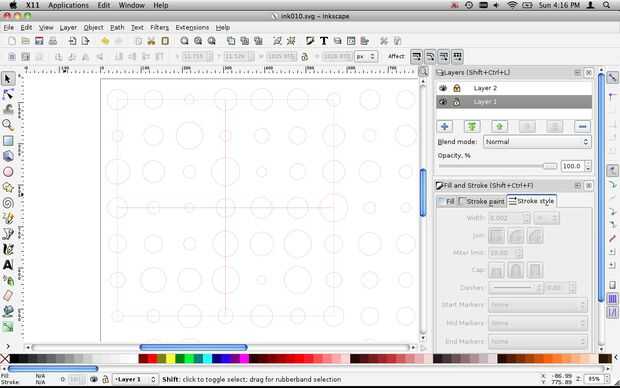

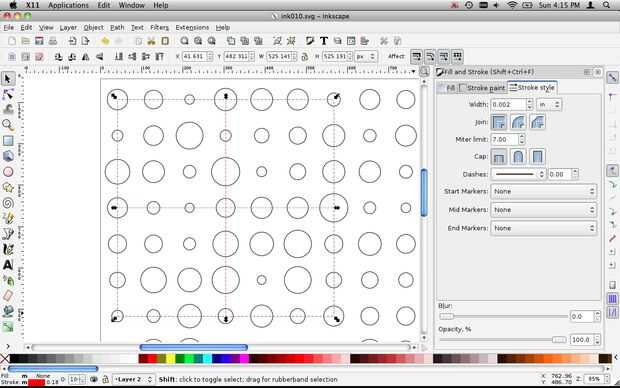

Muy bien! Ahora que tenemos el diseño básico hacia abajo, es hora de preparar nuestro archivo de grabado y corte por láser. Seleccione todas las líneas rojas y cambiar la carrera para ser 0,002" de ancho. Si estás en el modo de vista "Normal", usted verá que las líneas rojas son apenas visibles. Una vez hecho eso, bloquear capa 2, desbloquear capa 1 y seleccione todos los círculos negros y darles un 0,002" accidente cerebrovascular así. Las líneas negras, al igual que las líneas rojas, deben ser apenas visibles. La idea aquí es, que vamos a utilizar las líneas negras para grabar con el láser de corte, y entonces las líneas rojas para cortar cada pieza hacia fuera y termina con 4 piezas que funcionan como un conjunto, ya que encajan entre sí. Hemos hecho las líneas muy fina (a veces llamado "rayita") para que el cortador del laser los ve como arte del vector.
