Paso 4: Esquema de regulador
Permite un par de pulsadores para cambiar la configuración de la caja de control;
proporciona una interfaz para el interior y sensor de temperatura exterior para el microcontrolador arduino;
maneja los tres relés (arduino no puede manejar cargas directamente, carga máxima para Arduino es sobre 40mA)
Se realiza el esquema de grabado un PCB real, sino una experimentación voluntad de PCB más probable hacer el truco muy bien. Usar un PCB real dará una solución menos desordenada, sin embargo.
Pasos:
1. comprar los componentes eléctricos y una pieza de tablero de experimentación (16x10cm será suficiente).
2. soldar los componentes y cables según el esquema.
3. Pruebe la configuración con sólo los relés conectados. Utilice el modo de depuración del software y la interfaz en serie de Arduino para mirar los comentarios de su Consejo Regulador. Recuerde revisar los pernos utilizados en la fuente del controlador!

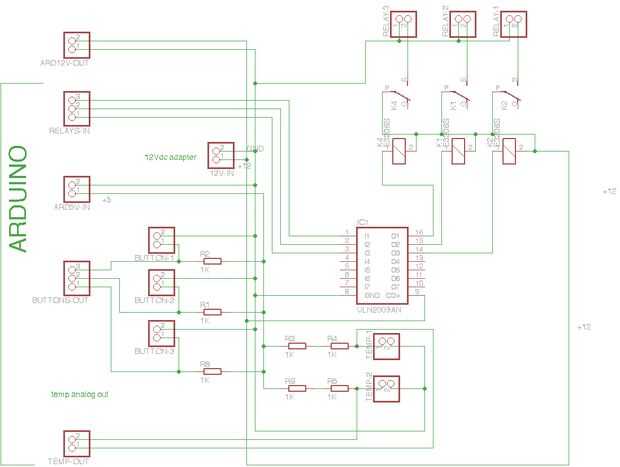

He incluido los archivos de Eagle para el esquema. Una versión gratuita puede descargarse desde el sitio web de Eagle. Estos archivos se adjuntan también como imagen de este instructable!
