Paso 6: Terminando el controlador

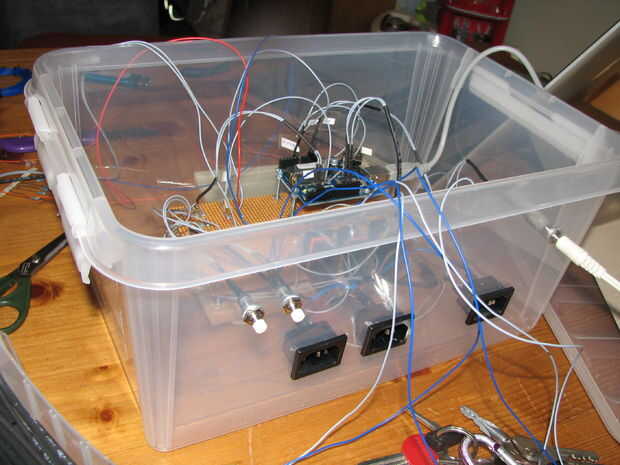

Los tres conectores de red no se utilizan en esta configuración porque cambié mi plan sobre el uso de energía de la rejilla para ejecutar las lámparas así que ignoran los.

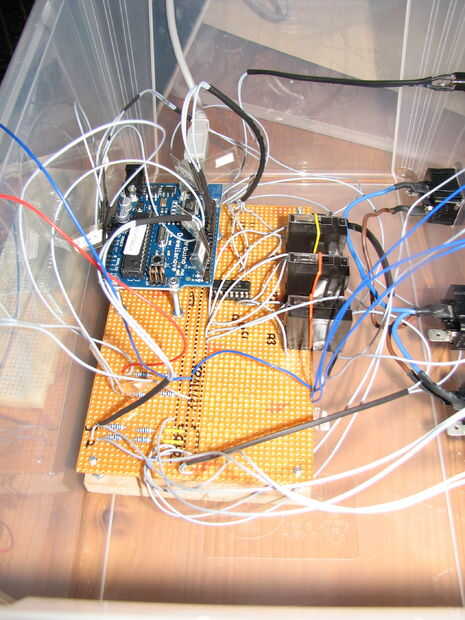

El Arduino es montado en el relé PCB para disminuir la selva alambre allí. He utilizado tornillos de metal en mi configuración inicial pero es más prudente (y mucho más seguro) con espaciadores de plástico.

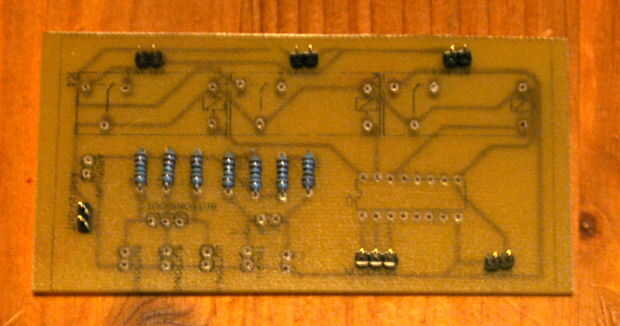

El águila los archivos incluidos en este instructable activar para hacer un PCB más compacto: aproximadamente 5 x 10 cm. Actualmente estoy en el proceso de reconstrucción el PCB usando este diseño del águila. Es mucho más compacto, que me permitía caber en una pequeña caja. Una imagen de la Junta en construcción se añade a las fotos de abajo.
La placa fue grabada mediante el "método de transferencia de papel fotográfico". Búsqueda de instructables que cubre este tema!
