Crear montajes de plexiglás para diseño de Robot (2 / 9 paso)

Paso 2: Medición y colocación de componentes

Cada componente debe medirse mediante el uso de pinzas, o algunos componentes tienen sus mediciones figuran en la documentación. La anchura y la altura deben utilizarse para el diseño de 2 dimensiones en términos de espacio, pero la profundidad de cada componente también debe ser medida y tomada en cuenta. Pero, el detalle más importante es donde se encuentran los orificios de tornillo en cada componente.

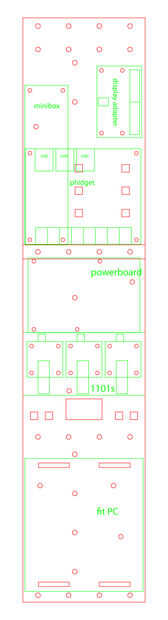

Dibujar cada componente en Illustrator y comience a colocar dentro del factor de forma del espacio permitido entre las cepas. (desde el último paso: 104mm ancho 600mm alto y 87 mm de profundidad) Tenga en cuenta que componentes necesitan estar cerca unos de otros, asegúrese de que no se superponen (en la imagen adjunta en parece que algunos se superponen, pero algunos de los componentes en la parte delantera del avión y otros en la parte posterior) y asegúrese de que para tener en cuenta para sacar los accesorios tales como conectores USB y otros cables.

Las modificaciones de VGo se realizan en tres planos: frontal (camiseta), medio y posterior. El dibujo adjunto es sólo para el plano medio.
