Crear montajes de plexiglás para diseño de Robot (4 / 9 paso)

Paso 4: Agregar tridimensional monta (sensor de matriz y IMU)

Después de todos los planos de dos dimensiones han sido diseñadas, pensar qué otros tipos de montajes que requieran tu robot. El robot de telepresencia VGo también necesita una serie de sensores en la parte posterior. Esto se logró mediante el uso de planos verticales, cortados con los dientes cuadrados para bloquear a planos horizontales.

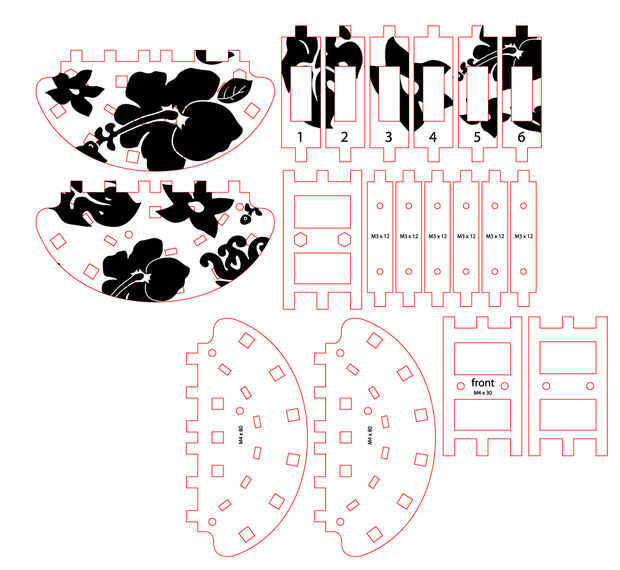

La matriz del sensor fue diseñada con planos horizontales superior e inferior que contienen los agujeros para planos verticales bloquear en lugar. El Monte de toda matriz conecta con el plano posterior a través de un conjunto de dientes de los planos horizontales y el plano posterior se conecta con una pared de montaje con un sistema de tornillos y tuercas.

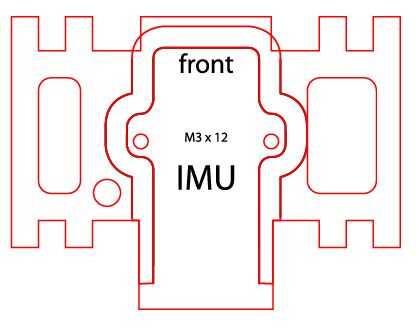

Otro componente tridimensional era el IMU MicroStain, que debe ser montado paralelo al suelo. Se sienta en un plano horizontal con dientes que encajen en el medio vertical y planos de espalda.
