Crear montajes de plexiglás para diseño de Robot (6 / 9 paso)

Paso 6: Corte y diseño de prototipos con cartulina

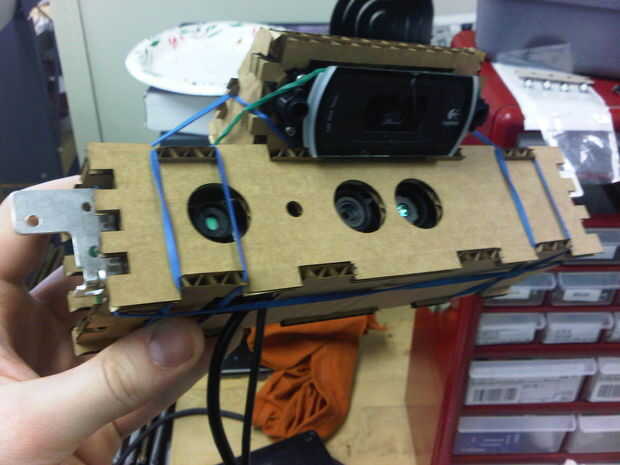

Antes de comprometerse con corte y grabado de plexiglás puede utilizar cartón para prototipo de sus diseños. Corta rápido y es muy barato, o simplemente uso la cartulina de la caja que el plexiglás. El grueso de la cartulina puede no ser equivalente al espesor del plexiglás va a utilizar, pero puede dar una idea aproximada de lo que sea o no componentes caben dos y tres dimensiones.

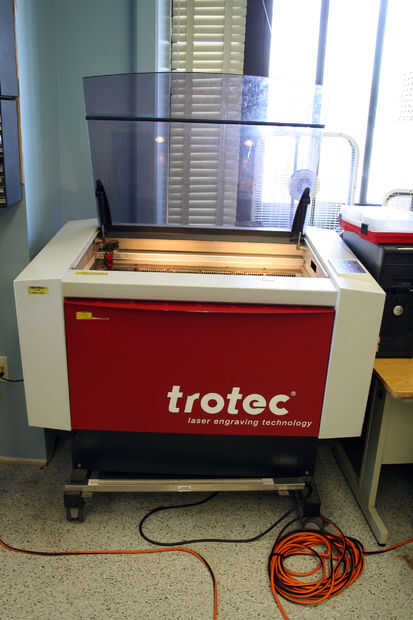

El cortador del laser utilizado fue un grabador del Laser de Trotec que interfaces con Corel Draw. Para hacer mis planes de diseño cortado yo exportar los dibujos en Illustrator como archivos EPS de Illustrator 8. Las líneas de corte cambian a líneas gruesas 0,004 rojas y grabar formas se cambian a negro rellenos.

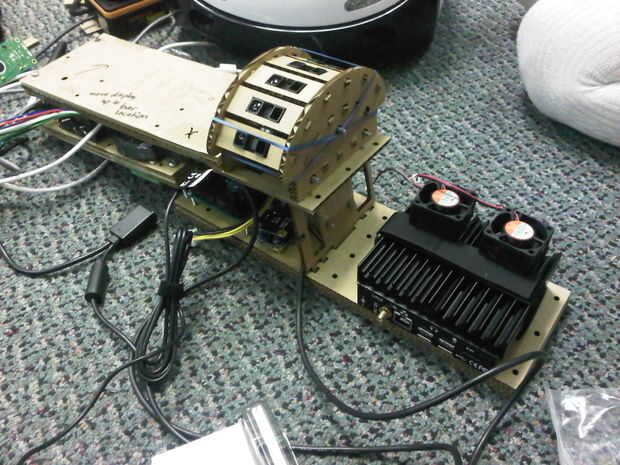

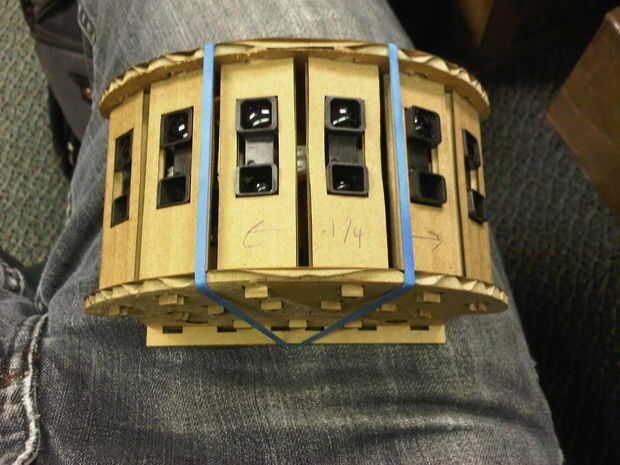

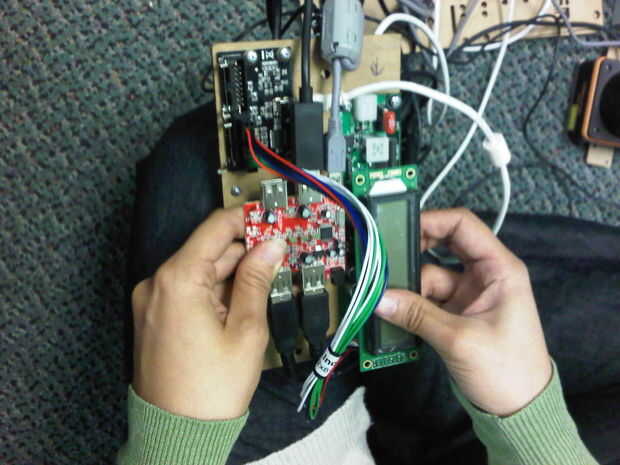

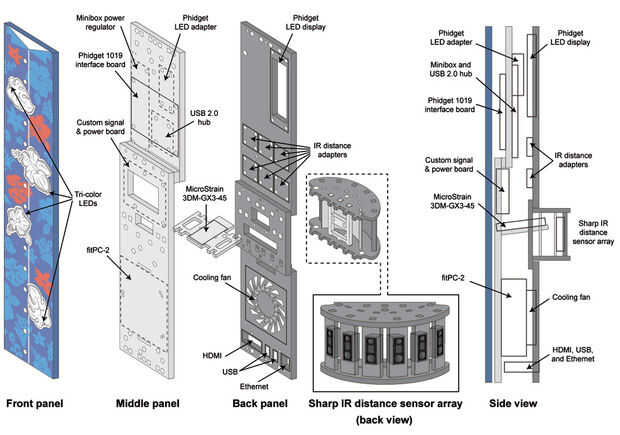

Las imágenes de este paso son de los primeros prototipos, mientras que los diseños en pasos anteriores eran diseños finales, por lo que no pueden corresponder.
