Crear montajes de plexiglás para diseño de Robot (7 / 9 paso)

Paso 7: Incrustación de las tuercas hexagonales y perder peso

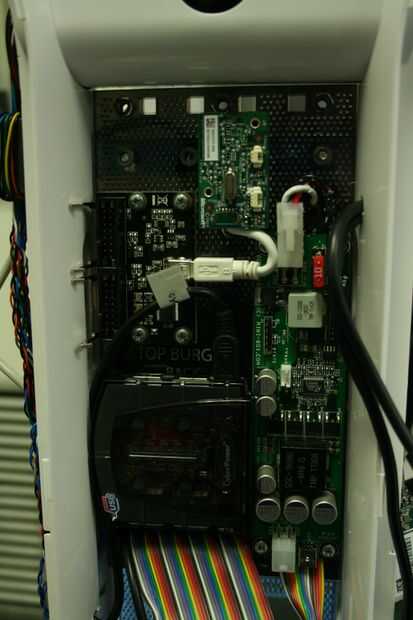

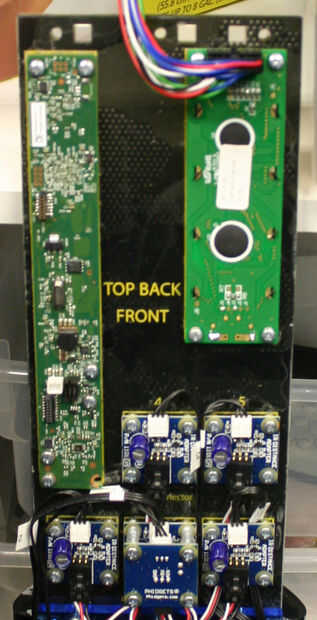

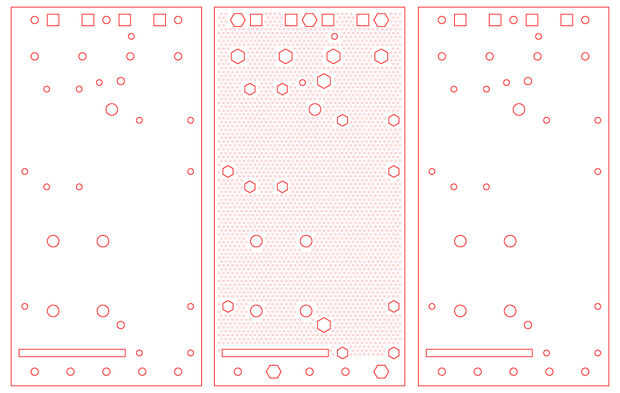

Antes de plexiglás de la corte, hay una modificación muy útil para hacer. Dado que cada componente se realizará con tornillos, puede diseñar los soportes que se encajan sus tuercas. Esto significa que cada plano de montaje será realmente 3 planos: agujeros de 1/16" con tornillo, 1/4" con los agujeros de la tuerca hexagonal en forma, y 1/16" con orificios de los tornillos. Al hacerlo las tuercas Obten lugar en el plano 1/4" por los dos planos de 1/16" a ambos lados. Esto también permite para cada lado de los planos Haz grabado con etiquetas para donde va cada componente.

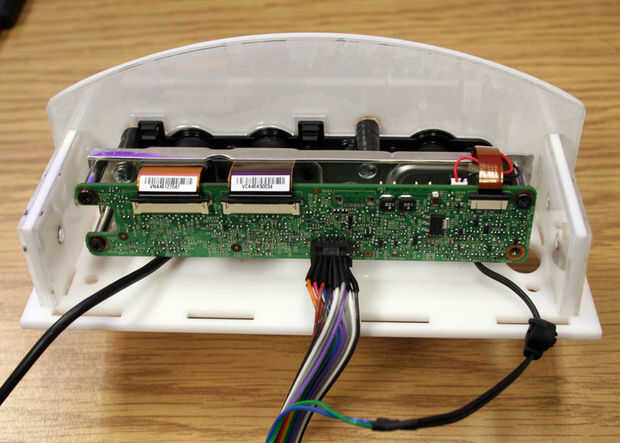

Para sujetar las tres capas juntas, sujetarlos y utilizar el pegamento de acrílico de la vinculación a lo largo de los bordes (se hundirá en el resto de la superficie entre capas). Acrílico, pegamento de la vinculación también se utiliza para unir las junturas horizontales a verticales que se enclavija.

En cualquier caso motores de un robot que controla su movimiento sólo son tan poderosos, así que tenemos que perder tanto peso como sea posible. Para ello los agujeros de perforación fueron agregados a los 1/4" planos, unos 132 por pulgada cuadrada, perdiendo aproximadamente el 45% del peso.
