Paso 4: Obtener la Plaza de grapas para el Jig - número #3
LAS DOS MITADES DE LA PLANTILLA SE MANTIENEN UNIDAS POR LISTONES DE MADERA SITUADOS EN CADA EXTREMO DE LA PLANTILLA. LAS CALAS SON FIJOS (ATORNILLADA) A UNA MITAD DE LA PLANTILLA MIENTRAS QUE LA OTRA MITAD DE LA PLANTILLA SE ABRE Y SE CIERRA A TRAVÉS DE UNA RANURA DE CORTE EN LAS CALAS. EL TAMAÑO DE LA ABERTURA DE LA PLANTILLA ES TRABADO EN LUGAR POR UNA PERILLA DE AJUSTE QUE CONECTA LOS TACOS CON LAS TUERCAS EN T EN LA MITAD MÓVIL DE LA PLANTILLA.
Para colocar correctamente la plantilla una cala se presiona contra el borde de la pieza de trabajo recibiendo el dado. Por esta razón, si los tacos no instalado perfectamentela Plaza a la plantilla que del dado podrán pasear fuera de línea, así que tenga mucho cuidado en este paso. (Mi primer plantilla de alguna manera terminaron fuera de escuadra. Esto me obligó a rehacer todo el proyecto ya que pegué los tacos a la plantilla según las instrucciones).

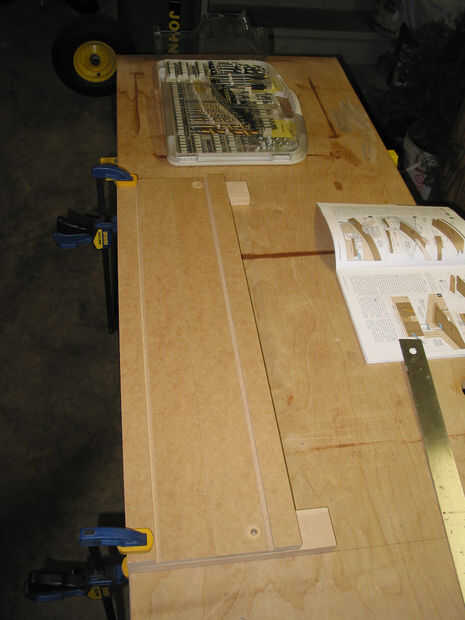

Escuadra las cosas: Tomé una escuadra (cualquier plaza decente enmarcado hará) y marcadas líneas de 90 grados en mi superficie de trabajo mediante el cual se coloque mis calas. Después de la cuidadosa alineación me fijar todo en su lugar y atornilladas a la mitad fija de la plantilla y las calas.
En mi plantilla segundo opté no para pegar las abrazaderas en su lugar como se indica en el plan. Quería cortar unas mortajas de prueba antes de comprometerse con un pegamento final para arriba. Cuando estaba satisfecho con los resultados luego pude desmontar la plantilla, agregue el pegamento y volver a montar. En este momento no estoy seguro si le agrego cola más adelante o no. Me siento confiado que el montaje es lo suficientemente fuerte sin él y como saber que puedo tomar todo el asunto aparte si alguna vez necesito.
