Crear piezas de corte láser que se enclavija cola-less con sketchup slicemodeler (2 / 8 paso)

Paso 2: Experimento con nodos de diferente tamaño

El diseño de la cola-less se realiza colocando pequeñas protuberancias curvadas (nodos) en cada ranura. La curva de las protuberancias dejar las piezas a Deslice juntos pero proporcionan suficiente presión sobre el material que encajan perfectamente. Hay múltiples factores que influirán en el tamaño y el número de los nodos, incluyendo madera grueso de la longitud de la ranura y la densidad de la madera.

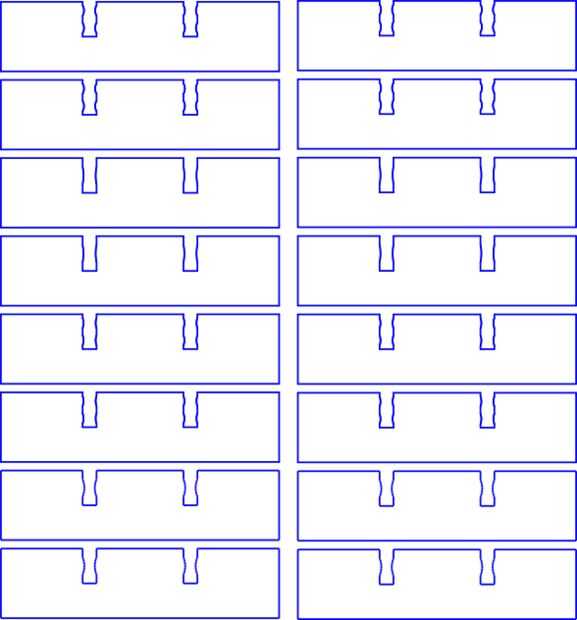

Recomiendo crear piezas con diferente tamaño y número de nodos para que puedas encontrar el mejor ajuste que trabaja para usted. Es posible que desee un ajuste muy duro que debe ser golpeada con un mazo de goma o es posible que desee un ajuste que puede ser montado a mano sin necesidad de herramientas. La única manera de encontrar el ajuste que trabaja para usted es probar nodos de diferente tamaño. Vea este artículo para más información sobre los nodos.

Lo que funcionó para mí:

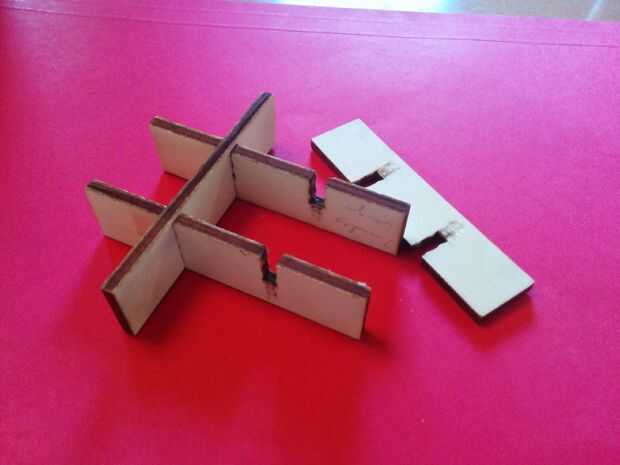

Mis soportes están hechos de álamo italiano madera contrachapada de 4 mm y encontré que un solo nodo de 5 mm de ancho y tener un bulto de 0.16 m m hecho un buen ajuste, que podría trabarse juntos a mano. Sin embargo diversos materiales tendrán tamaños diferentes nodos y que necesita averiguar lo que funciona para usted.

A continuación vamos a crear un objeto de prueba en sketchup para probar cómo varios nodos de tamaño trabajarán con el material elegido.
