Paso 6: Añadir el svg a una plantilla de corte láser

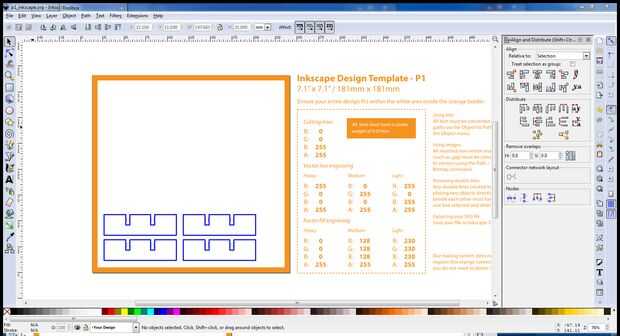

Uso el servicio de corte láser de ponoko para cortar rodajas de mi prueba. Si utiliza un láser diferente corte servicio siga sus instrucciones. Para el resto de este paso que voy hablando sobre plantilla de inkscape de ponoko. Descargar plantilla de inkscape de ponoko desde aquí. Usé la plantilla de tamaño 18x18cm p1. Abierto el sector exportados svg en inkscape, seleccionar todo (ctrl-A) y copia (ctrl-C). Abra la plantilla de inkscape de ponoko y pegar el segmento (ctrl-v). Porque el objeto de prueba es cuadrado puede simplemente pegar en tres rebanadas más para tener un total de 4. Arreglar las cuatro rebanadas en una cuadrícula de 2 x 2 bruto. Quieres las rodajas todo bien espaciados y alineación así que su menos movimiento para el láser. Abrir inkscape alinea y distribuir diálogo (shift-ctrl-A) Seleccione las 2 rebanadas izquierdas y haga clic en centro en eje vertical haga lo mismo para los sectores de la derecha 2. Hacer una cosa similar pero horizontalmente. El resultado final es 4 rebanadas bien alineadas según la captura de pantalla.
Ponoko es muy específico sobre el color de la plantilla de la línea de corte y trazo ancho. Para la línea de corte de líneas de color debe ser color azul y un grosor de trazo de 0.1 milímetros. Para establecer el correcto color y grosor de trazo, abrir el diálogo de relleno y trazo, seleccione todo (ctrl-A) y comprobar la pintura de trazo es R:0 G:0 A:255 de B:255 y en el movimiento de ficha de estilo ancho 0.01 mm. Las líneas de corte en la plantilla deben ser visible de la cebada. Antes de subir la plantilla a ponoko hacer una verificación de la cordura de los vectores de corte. La forma más sencilla de hacerlo es el modo de visualización contorno seleccione (Ver -> pantalla modo -> contorno) y asegúrese de que no quedan huecos que resultarán en una inmunda cortó y zoom derecho en cada vector.
Listo! Su ahora listo para subir la plantilla a ponoko para cortar! Sin embargo veo mucho más espacio en la plantilla de láminas con tamaños diferentes nodos. En el siguiente paso a discutir experimentar con tamaños diferentes nodos.
