Paso 4: Definir las trayectorias de herramienta

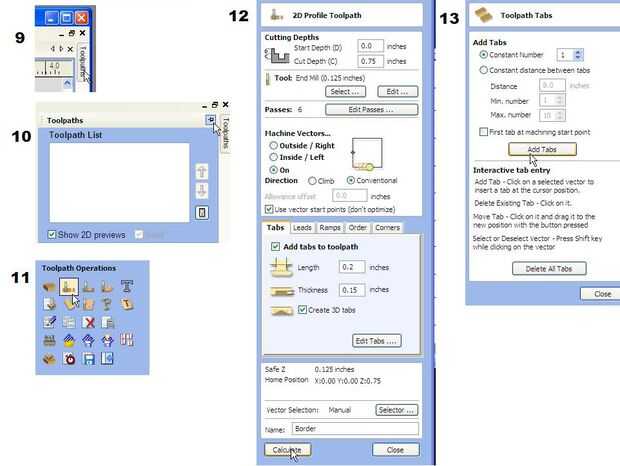

En la esquina superior derecha, mueva el ratón sobre "Trayectorias" (9) y haga clic en el pequeño pasador para mantener la ventana de desplazamiento de nuevo (10).
Seleccionar el borde que se ha definido anteriormente y haga clic en "Crear perfil trayectoria" (11).
La trayectoria de perfil 2D aparece (12)
El parámetro más importante a definir es la "profundidad de corte", quiere ser exactamente igual a la pieza de trabajo, para que usted no vaya y dañar el tablero por debajo (ahora, sólo estamos simulando el proceso aquí, pero mejor hacen las cosas derecho y aprender los pasos correctos, no te arrepentirás!).
Por lo tanto, medir el espesor de la pieza de trabajo y entrar en él.
Definir la ruta mecanizado como "On" y "Convencionales" como la dirección.
Puesto que la herramienta se corta el material, necesita establecer "Fichas" que mantendrán la cáscara externa en lugar (y en el mundo real, se debe recortarse).

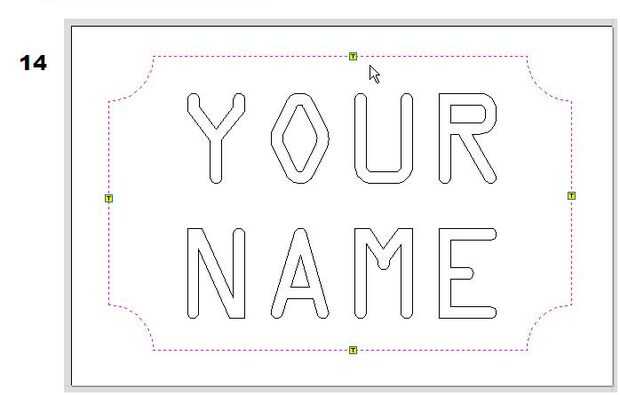

Establecer la longitud y el grosor, marque la casilla "Crear pestañas 3D" y haga clic en "Editar fichas": aparecerá el menú de "Fichas de trayectoria" (13); Seleccione "Número constante" y anule la selección de los demás. Añadir pestañas de golpe y coloque 4 fichas en el borde según la figura 14. Haga clic en cerrar, llame a la trayectoria como te gusta y haga clic en calcular.
