Paso 2: Preparando tu diseño de PCB y determinando las dimensiones
![]()
Puede tomar algún ensayo y error a crear plantillas de pasta de soldadura decente como la Cricut no es muy precisa. Corta los bordes redondeados e ignora a formas más pequeñas que sobre 18mil(0.46mm) por 50mil (1,27 mm). Esto significa que usted debe asegurarse de que todos sus componente son grandes que esto. Para asegurarse de que una almohadilla todavía tiene suficiente área de pasta de soldadura, hacer el cojín largo. Programa de composición de la Suite
KiCAD EDA PCB tiene la habilidad de cambiar de pastillas de una huella a la vez. Soldadura tiene esta asombrosa que durante reflujo 'encuentra' piezas metálicas a unir. Como el PCB tiene soldadura preciso resistir, soldadura encontrarán piezas metálicas a unir. Así que no te preocupes de hacer cojines demasiado grande (dentro de razón, decir +-20%).

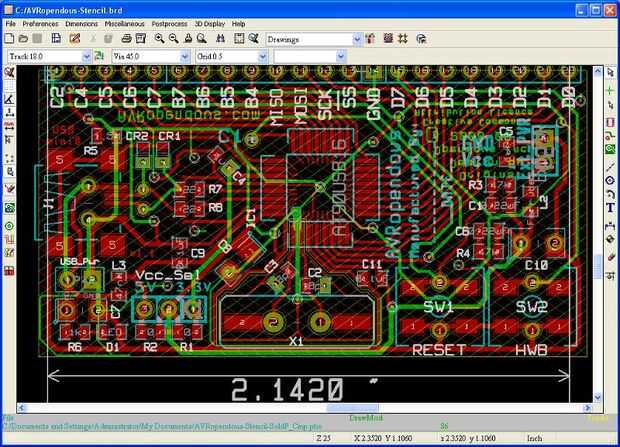

Necesitan las dimensiones exactas de tu plantilla de PCB para más adelante. Utilizar herramienta de distancia de su software de diseño PCB para determinar la distancia entre las pastillas de componentes exteriores. No el tamaño del PCB, pero la distancia entre los bordes de la almohadilla más externa. En el ejemplo siguiente, el PCB tiene una anchura de 2.3" pero la distancia de borde a borde de cojín es 2,142".
En KiCAD, puede medir distancias por selección de dibujos en el menú desplegable de capa y haga clic en el botón dimensiones en el menú de la derecha de la herramienta. Es el 4 º botón de la parte inferior.
