¿Crear propio teclado de matriz de la membrana (y engancha hasta el Arduino) (5 / 7 paso)

Paso 5: Circuito falsa hace tiempo!

Aquí es la parte... bueno en mi opinión todo esto es divertido pero lo que...

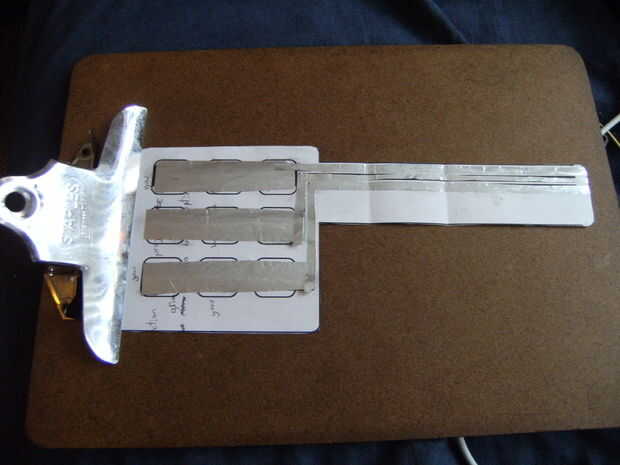

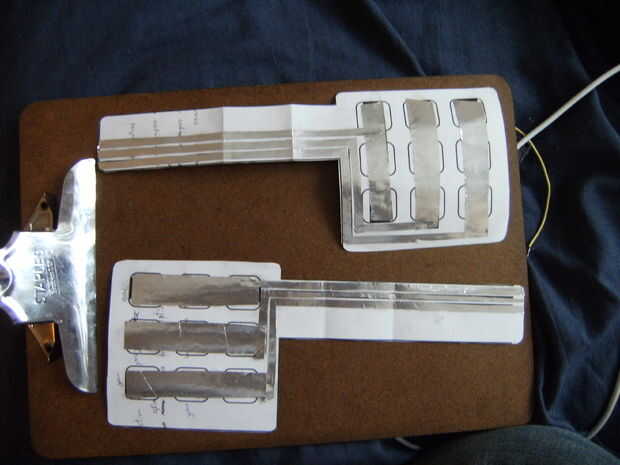

Ahora que tienes las plantillas impresas hacia fuera puede empezar a hacer tu circuito. Ahora es el momento para pegar abajo de tu hoja donde nunca sus filas y columnas deben ir. Mirar Figura 2 para las dos mis circuitos, tuyo debe ser algo parecido a esto. ¿También, notar cómo mis plomos irme lejos del teclado de manera organizada para facilitar la fácil gancho-up? Como lo planeado!

* Nota * en este punto es una buena idea de re-hacer su diseño frontal para incluir etiquetas para la conexión en el extremo de los cables con las etiquetas
R1
R2
R3
C3
C2
C1

Esto va a hacer más fácil para usted.
