Paso 2: Crear un rompecabezas
Ahora es el momento para crear el rompecabezas. La idea es imprimir un patrón que el estudiante se llena con tinta conductora del kit. El estudiante se da una lista de los módulos a utilizar y una descripción de la función del circuito. El desafío es averiguar la ubicación de los módulos que hacen la función de circuito.

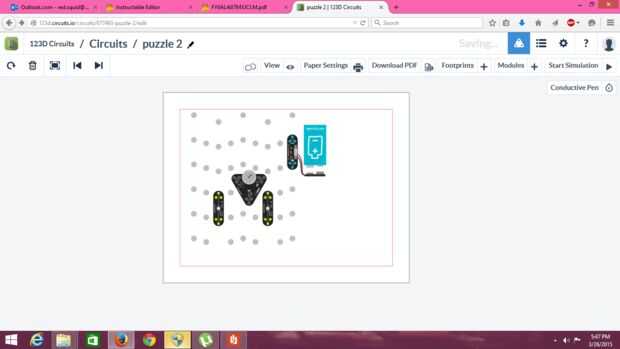

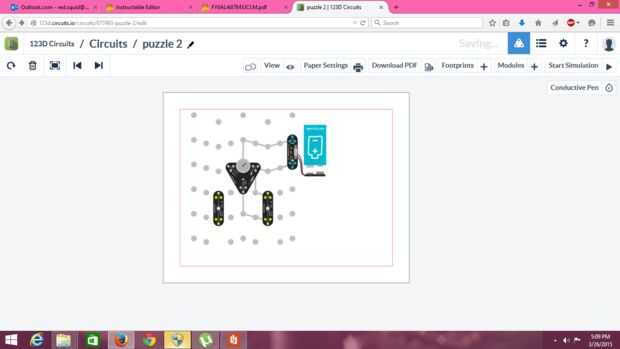

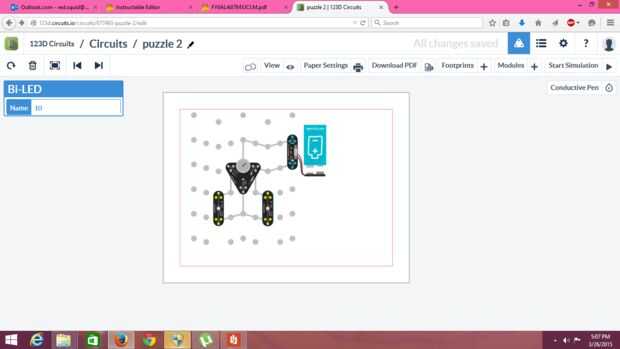

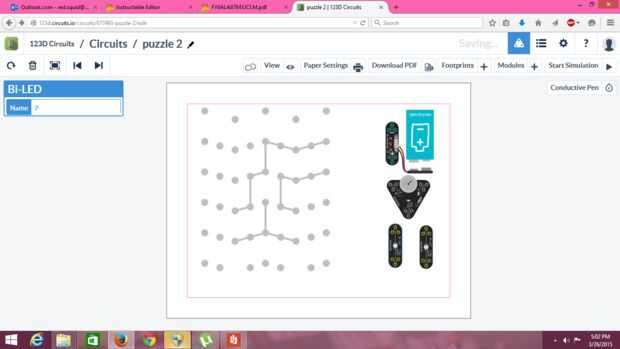

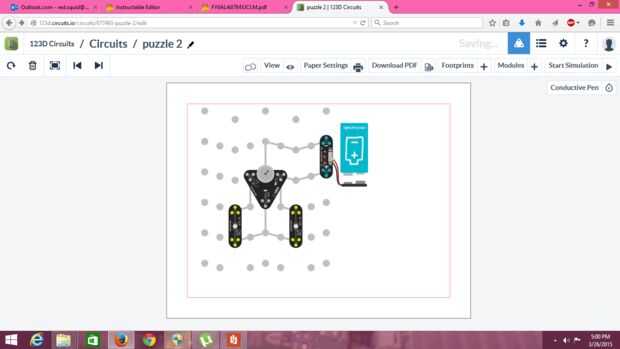

El primer paso es diseñar el circuito que se va a utilizar. En este caso hice una luz intermitente con LEDs rojos y azules que se alterna. Utiliza el módulo de luz intermitente, dos módulos de bi-LED y el módulo de batería. Ya que este es un circuito muy pequeño decidí utilizar una cuadrícula más pequeña. Arreglé los módulos donde podría 'conectarse' con tinta conductora y dibujó en las conexiones. He probado el circuito virtual en el editor para asegurarse de que podría funcionar.

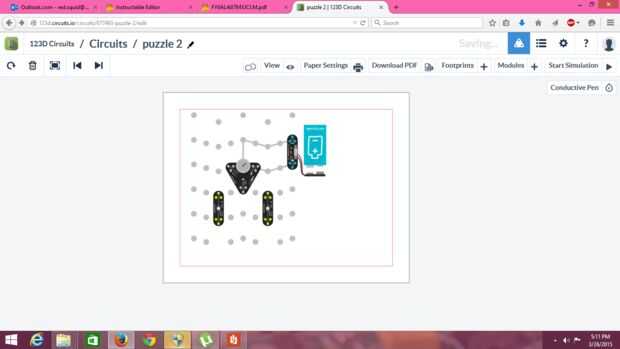

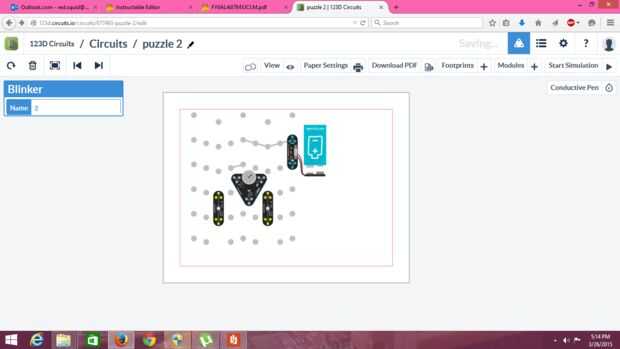

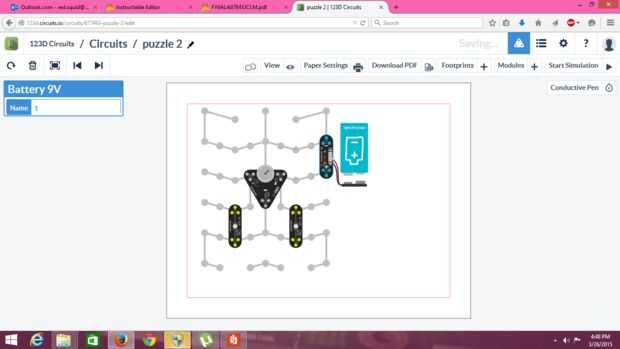

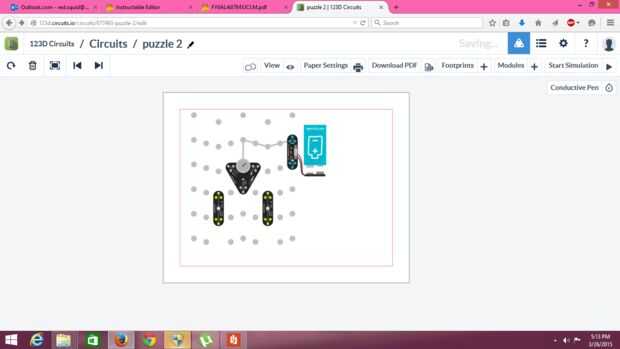

Ahora que tenía un circuito de trabajo cuidadosamente llena en el resto de la red pad con líneas y huecos para esconder y confundir el circuito original. Corrí la simulación varias veces para asegurarse de que las nuevas líneas de no interfieran con la operación del circuito.

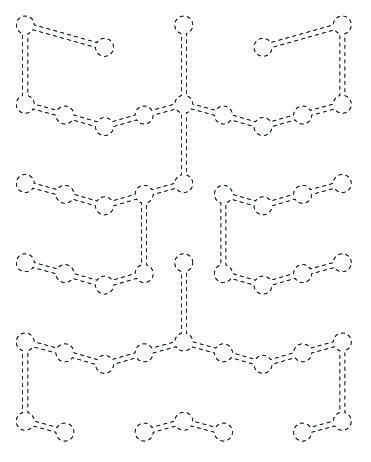

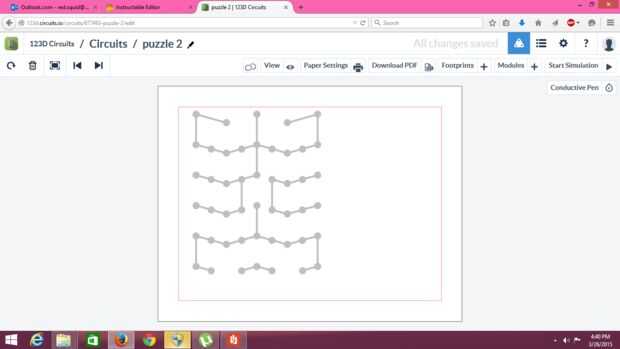

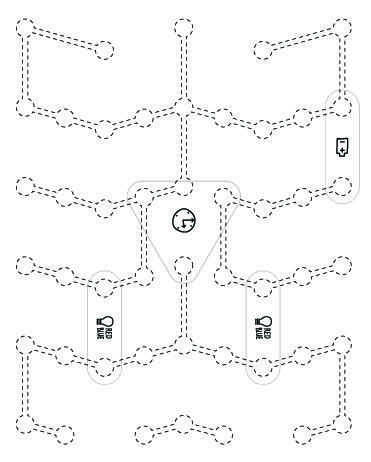

Cuando se hizo el circuito he guardado el proyecto como dos separados un PDF con los módulos en lugar de la solución y del patrón sin los módulos como el rompecabezas. Imprimir el patrón de rompecabezas, rellenar las líneas con una pluma de tinta conductiva y organizar los módulos hasta que el circuito funcione. Simple y divertido!
