Paso 4: Preparar los cables de interiores

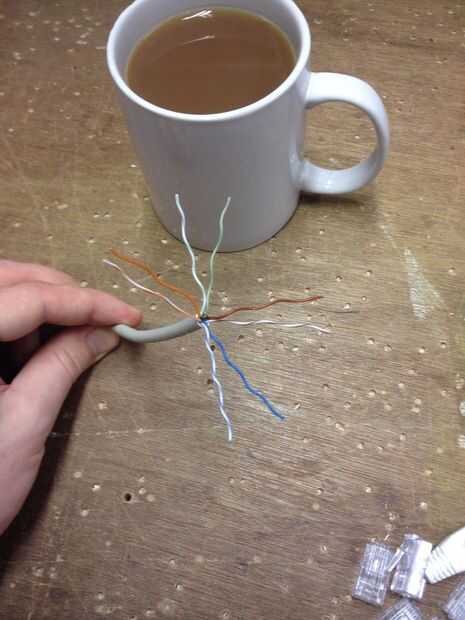

1: el individuo los cables por lo que son ya no se separa
trenzados entre sí. En este punto no importa del orden de los cables.
2: ahora usted tiene que organizar los cables de la toma de datos. Hay dos configuraciones para esto el más común es T-568B con la orden que se muestra a continuación. La otra configuración es T-568A que funciona igual de bien pero no es como comúnmente utilizado. Si son terminar un extremo de un corte plomo parche necesita terminar de la misma manera que el final original.
Utilizar la siguiente configuración mudanza a la izquierda a derecha
• Blanco-naranja
• Naranja
• Blanco-verde
• Azul
• Blanco-azul
• Verde
• Blanco-marrón
• Marrón
Nota: Si usted está interesado en la fabricación de un cable cruzado de Ethernet, simplemente hacer una búsqueda de imágenes para "Ethernet Crossover Cable diagrama" obtener un diagrama de configuración de cable.

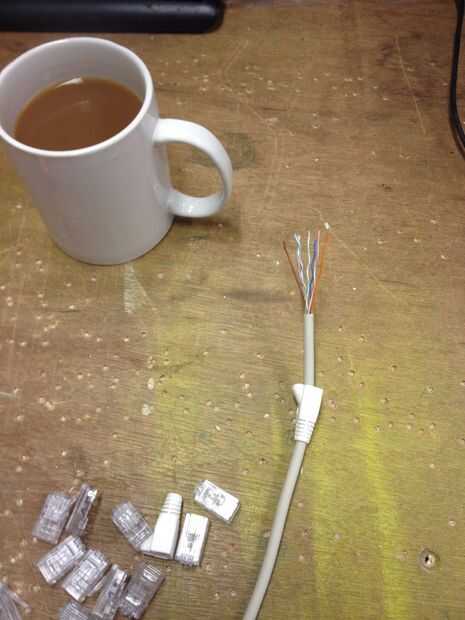

3 (opcional): colocar las botas en el cable. Gran parte de la bota es cubrir el conector por lo tanto debe ser armarios al corte.

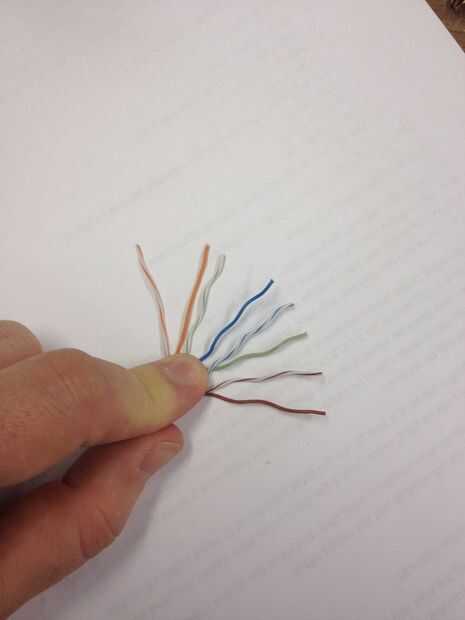

4: Sujete todos los cables cerca del revestimiento firmemente y deslice los dedos hacia arriba, que recoge todos los cables en una línea plana. Asegúrese de que los cables de izquierda a derecha son la misma configuración como se describe anteriormente.
5: enderezar los cables. No te preocupes si los cables no son una longitud incluso, sólo enderezarlas lo mejor pueda.
6: con los cortadores de cable, ajuste las puntas de los cables por lo que son. Asegúrese de que el corte es perpendicular a los cables.
