Crear un circuito de LED Audio-reactivos (5 / 10 paso)

Paso 5: Encender el LED

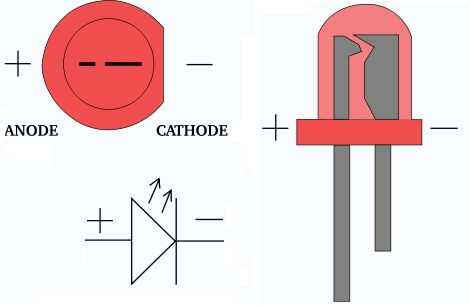

Para asegurar que nuestro LED y resistencia están trabajando, enviamos energía a él.  Observe que una de las patas del LED es más corta que el otro, la pierna más corta es el negativo y la pata más larga es positiva.

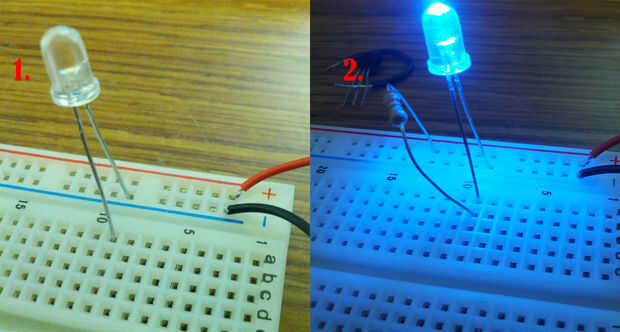

1) Inserte el extremo negativo del LED en el carril negativo y el positivo final en un orificio adyacente.
2) Inserte la resistencia de 330 ohm en serie con el LED, la pata positiva de conexión a Vcc (9 voltios).

El LED debe encenderse.  Si no es así, verifique la orientación del LED y que todas las conexiones se insertan en la placa completamente.
