Crear un circuito sensor de luz de transpondedor analógico! (1 / 5 paso)

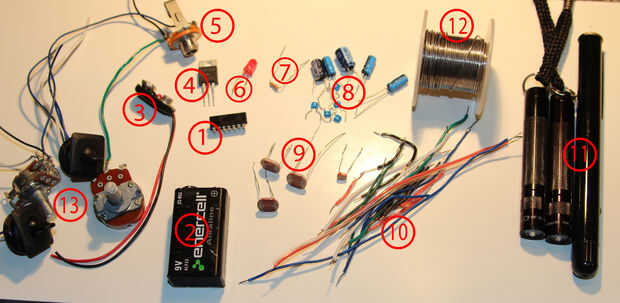

Paso 1: Cosas necesarias

  1. el opamp 7414 (a veces llamado un maleficio invertir disparador de Schmitt)
  2. batería de 9 voltios
  3. un clip de batería de 9v
  4. Regulador de voltaje 508
  5. jack de auriculares TRS 1/4 de pulgada
  6. Un LED
  7. una resistencia de 220 ohmios
  8. TRES condensadores de 10uF, cinco 0.01uF condensadores (número 104), otra tapa de cualquier tamaño (experimento?). Al menos dos sensores de luz
  9. varios alambres
  10. cualquier fuente de creación de la luz (como una antorcha) alambre de soldadura
  11. DOS potenciómetros y dos interruptores

Usted también necesitará un soldador, un multímetro y protoboard. Ver la segunda foto de cómo recorta dos cables para el multímetro para que puede usarse para probar en el protoboard.

Nota: las imágenes incluí usan cables de jumper adicionales repartidos por el tablero para que todas las conexiones se pueden ver fácilmente. Normalmente usted no los necesita y realmente no debería, ya que puede añadir ruido a todo el circuito.
