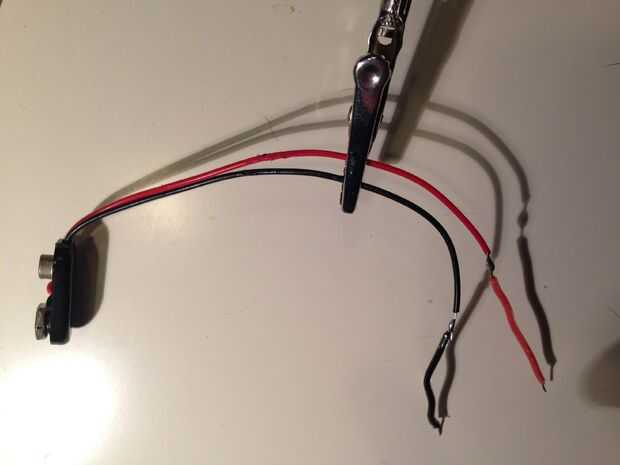

Paso 2: Soldando el clip de la batería y configurar la fuente de alimentación
En segundo lugar, establecer el regulador. Según el datasheet del opamp, debe tener una oferta de alrededor de 5 voltios. Pero nuestra batería de 9 voltios. Usted puede utilizar un regulador de 805 voltaje o 2940 bajo de la salida uno, que básicamente utiliza menos energía que la 805. Cada uno trabajará.
Pin 1 debe ir a los cruda 9 voltios.
El pin 2 es tierra.
PIN 3 -s los 5 voltios para suministrar todo el tablero.
Esto está muy bien, pero esta configuración es siempre. Se desea configurar un interruptor, para que el baord se puede activar y desactivar. Pegar un interruptor entre el clip + 9 voltios de la batería y el Pin 1 del regulador.

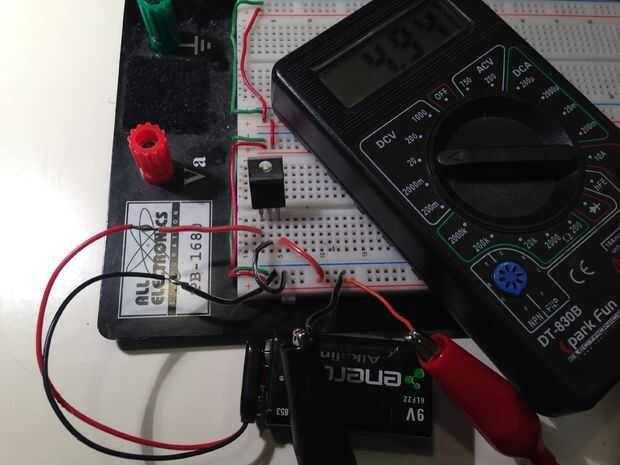

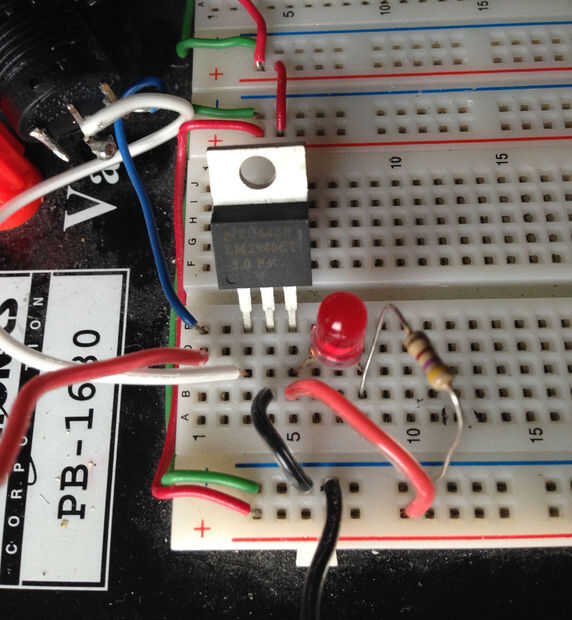

A continuación, permite configurar una potencia LED, para que sepamos si es activar o desactivar. Los diodos LED están polarizados, y todos sabemos lo que sucederá es que obtenemos las clavijas mezcladas, no... Ver la imagen para ver cómo puede ser breadboarded.
