Crear un circuito sensor de luz de transpondedor analógico! (3 / 5 paso)

Paso 3: Configurar el opamp

ahora permite da opamp alimentación y tierra. PIN 14 debe prestarse + 5 voltios y tierra de 7 Pin.

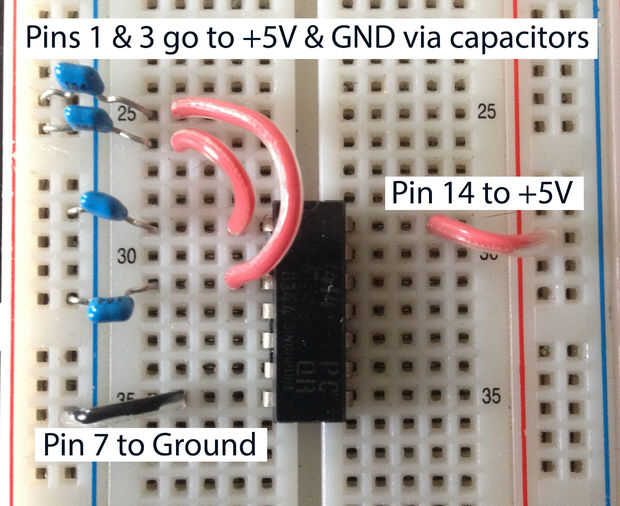

A continuación, pines 1 y 3 debe conectarse a + 5V y tierra a través de un 0.01uF condensador (número 104). En la imagen, utilicé los cables del puente rojo para las dos tapas va a + 5V, sólo para mayor claridad.

Nota técnica: esencialmente, el opamp tiene voltajes de entrada en los pines 1, 3, 5, 9, 11 y 13 y la escupe hacia fuera una señal digital en correspondientes pernos 2, 4, 6, 8, 10 y 12. Que da un total de seis sensores que pueden utilizarse en él para extras graznido bondad.
