Paso 4: Añadir el jack 1/4 de pulgada y otras gorras
Conecte el cable de tierra (un soldado es conectado con el interior tubo de metal) a tierra de la Junta y el otro cable al cable del lado de tierra de la tapa de 47uF.
Ahora conecte la otra pata positiva de la PAC de 47uF a las patas de suelo de dos capas de 10uF.
NO malinterpreten la polarización en estos caps! El lado con la tira grande de negro siempre se hacia tierra.

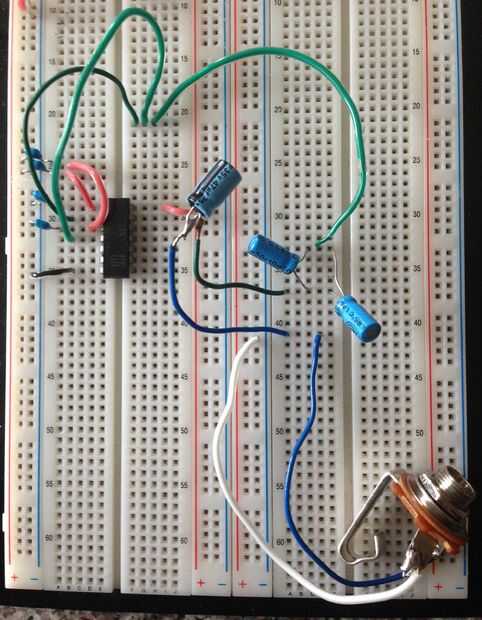

Las otras patas positivo de los dos tapones de 10uf deben conectarse el opamp 2 pines y 4. He utilizado cables de jumper adicionales repartidos por el tablero para que todas las conexiones se pueden ver fácilmente en la imagen. Normalmente usted no los necesita.
